Структуры Льюиса — основа вводного курса химии. Умея уверенно их рисовать, вы получаете более глубокое понимание химической связи, геометрии молекул, реакционной способности и спектроскопии. Готовитесь ли вы к экзамену по общей химии или повторяете материал перед органической химией — освоение метода Льюиса окупится на протяжении всей вашей научной карьеры.
Что вы узнаете из этого руководства:
- 6-шаговый алгоритм для рисования любой структуры Льюиса
- Как правильно считать валентные электроны (включая ионы)
- Как выбрать центральный атом
- Как рассчитывать формальные заряды и с их помощью выбирать лучшую структуру
- Как определять и рисовать резонансные структуры
- Полностью разобранные примеры для H₂O, CO₂ и NH₃
- Справочную таблицу типичных ошибок и способов их исправить
- Как генерировать электронные точечные диаграммы публикационного качества с помощью SciDraw AI
Что такое структура Льюиса?
Структура Льюиса (электронно-точечная формула или формула Льюиса) — это двумерное изображение молекулы или многоатомного иона, на котором показаны:
- Все валентные электроны в виде точек или частей линии связи
- Все ковалентные связи в виде черточек (каждая черточка = 2 общих электрона)
- Одиночные (несвязывающие) электронные пары в виде парных точек вокруг атомов
Впервые предложенные Гилбертом Н. Льюисом в 1916 году, эти формулы по сей день остаются самым распространённым сокращённым способом изображения химических связей во введении в химию и органической химии.

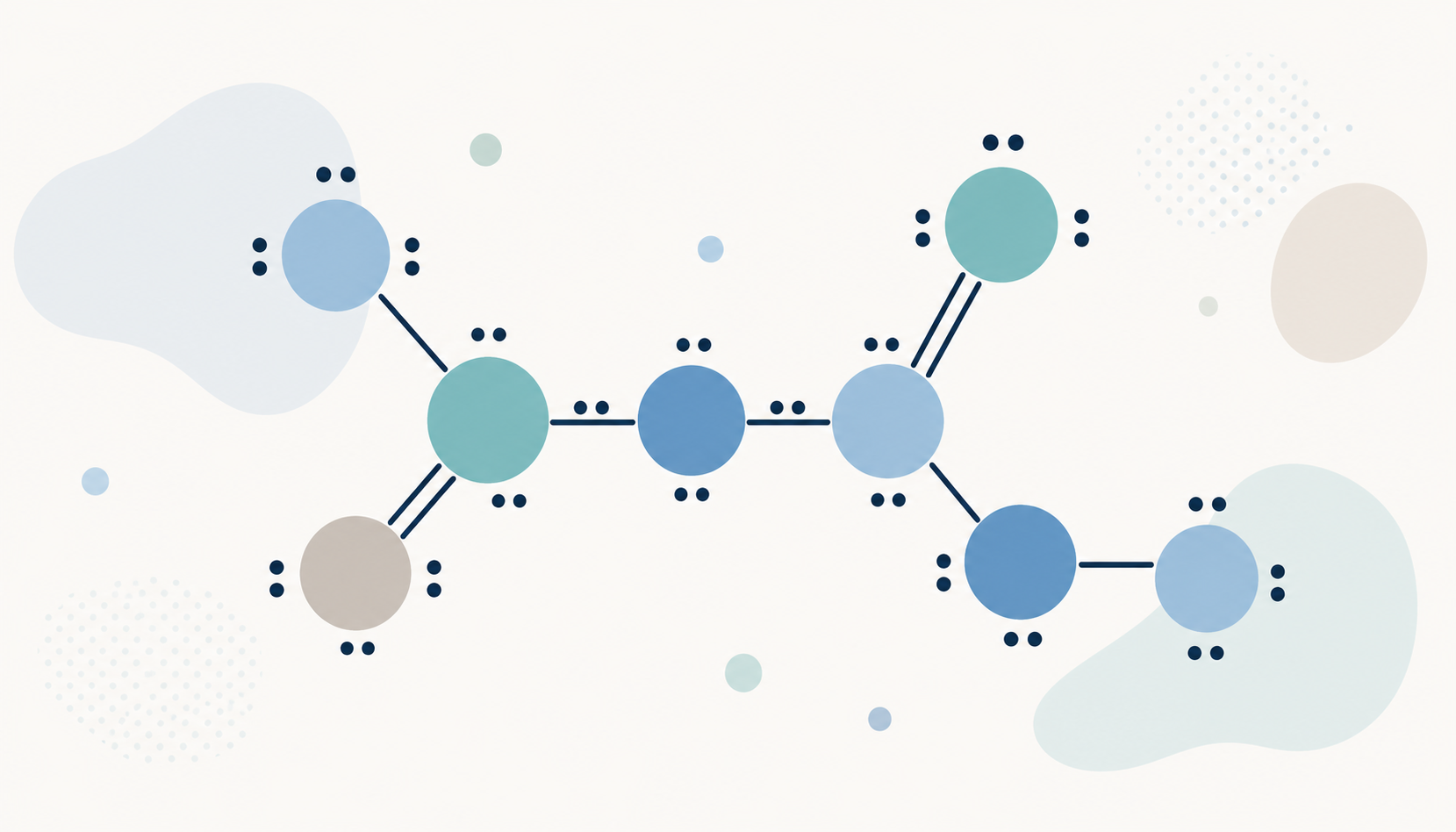

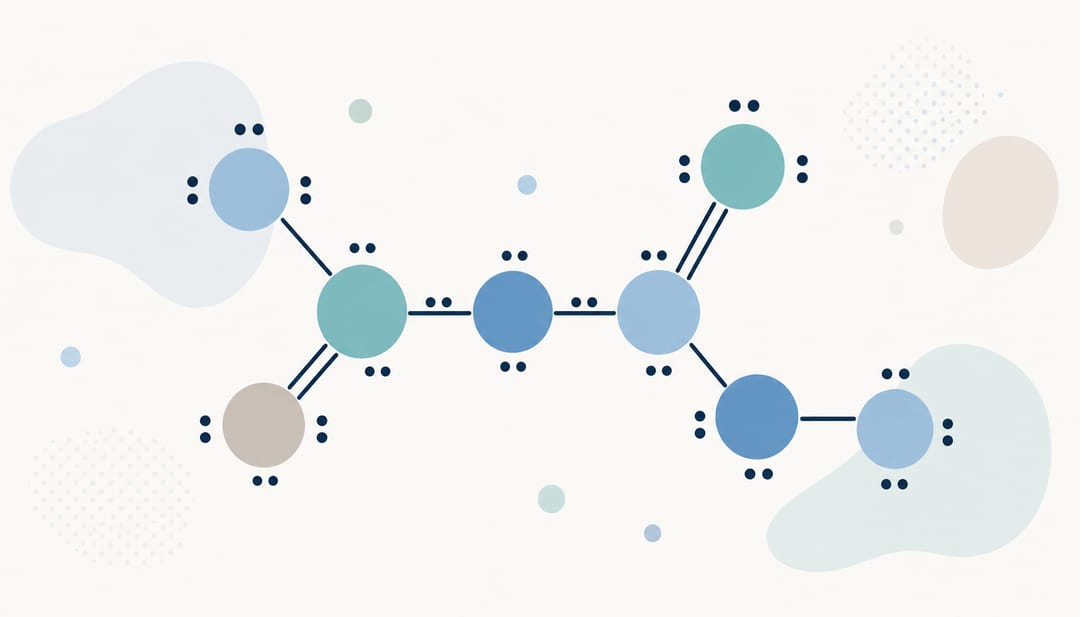

Общие и неподелённые электронные пары — основа любой структуры Льюиса.
6-шаговый метод
Шаг 1 — Подсчёт общего числа валентных электронов
Сложите валентные электроны всех атомов молекулы. Для ионов сделайте поправку:
- Анион (отрицательный заряд): добавьте электроны в количестве, равном абсолютному значению заряда
- Катион (положительный заряд): вычтите электроны в количестве, равном абсолютному значению заряда
Быстрая справка: Число валентных электронов = номер группы для элементов главных групп (группы 1–18 по номенклатуре IUPAC; для групп 13–18 вычтите 10).
Примеры подсчёта:
| Молекула | Атомы | Расчёт валентных электронов | Итого |
|---|---|---|---|
| H₂O | 2 H + 1 O | (2 × 1) + 6 | 8 |
| CO₂ | 1 C + 2 O | 4 + (2 × 6) | 16 |
| NH₃ | 1 N + 3 H | 5 + (3 × 1) | 8 |
| SO₄²⁻ | 1 S + 4 O + 2 доп. | 6 + (4 × 6) + 2 | 32 |
| NH₄⁺ | 1 N + 4 H − 1 | 5 + (4 × 1) − 1 | 8 |
Шаг 2 — Выбор центрального атома
Поместите в центр наименее электроотрицательный и наиболее «связывающий» атом. Практические правила:
- Водород никогда не бывает центральным (образует лишь одну связь).
- Атом, стоящий в химической формуле первым, как правило, является центральным (кроме H).
- При сомнении выберите атом с наименьшей электроотрицательностью (кроме H) — обычно это тот, которому нужно больше всего связей для заполнения октета.
- Углерод почти всегда центральный в органических молекулах.
- В оксокислотах центральный атом — это, как правило, неокислородный элемент (например, S в H₂SO₄, N в HNO₃).
Шаг 3 — Набросок скелета и расстановка одинарных связей
Соедините концевые атомы с центральным одинарными связями (одна черточка каждая). Каждая связь использует 2 электрона — вычтите их из общего числа.
На этом этапе просто установите связность атомов; об одиночных электронных парах пока не думайте.
Шаг 4 — Сначала заполните октеты концевых атомов
Распределите оставшиеся электроны в виде одиночных (несвязывающих) пар на концевые атомы (связанные лишь с одним другим атомом), пока каждый не наберёт 8 электронов. Исключение — водород: ему нужно всего 2 электрона (заполненная первая оболочка).
Работайте снаружи внутрь:
- Заполните концевые атомы до октета (или дуэта для H).
- Оставшиеся электроны разместите на центральном атоме.
Шаг 5 — Заполнение октета центрального атома (при необходимости — кратные связи)
Проверьте центральный атом. Если у него меньше 8 электронов:
- Перенесите одиночную электронную пару от соседнего концевого атома, чтобы образовать двойную связь (или ещё одну пару для тройной связи).
- Каждая преобразованная в связывающую пара добавляет 2 электрона центральному атому, не уменьшая общего числа.
Расширенные октеты разрешены для элементов 3-го и более высоких периодов (S, P, Si, Cl и др.), так как у них есть доступные d-орбитали. Например, сера в SF₆ может удерживать 12 электронов.
Шаг 6 — Расчёт формальных зарядов и проверка
Формальный заряд (ФЗ) показывает, является ли ваша структура наилучшей:
Формальный заряд = (валентные электроны) − (электроны одиночных пар) − ½ × (электроны связей)
Критерии лучшей структуры:
- Формальные заряды всех атомов как можно ближе к нулю.
- Если не нулевые — отрицательные формальные заряды расположены на более электроотрицательном атоме.
- Сумма всех формальных зарядов равна суммарному заряду молекулы или иона.
Если другое расположение даёт меньшие формальные заряды — перерисуйте структуру с этим расположением.

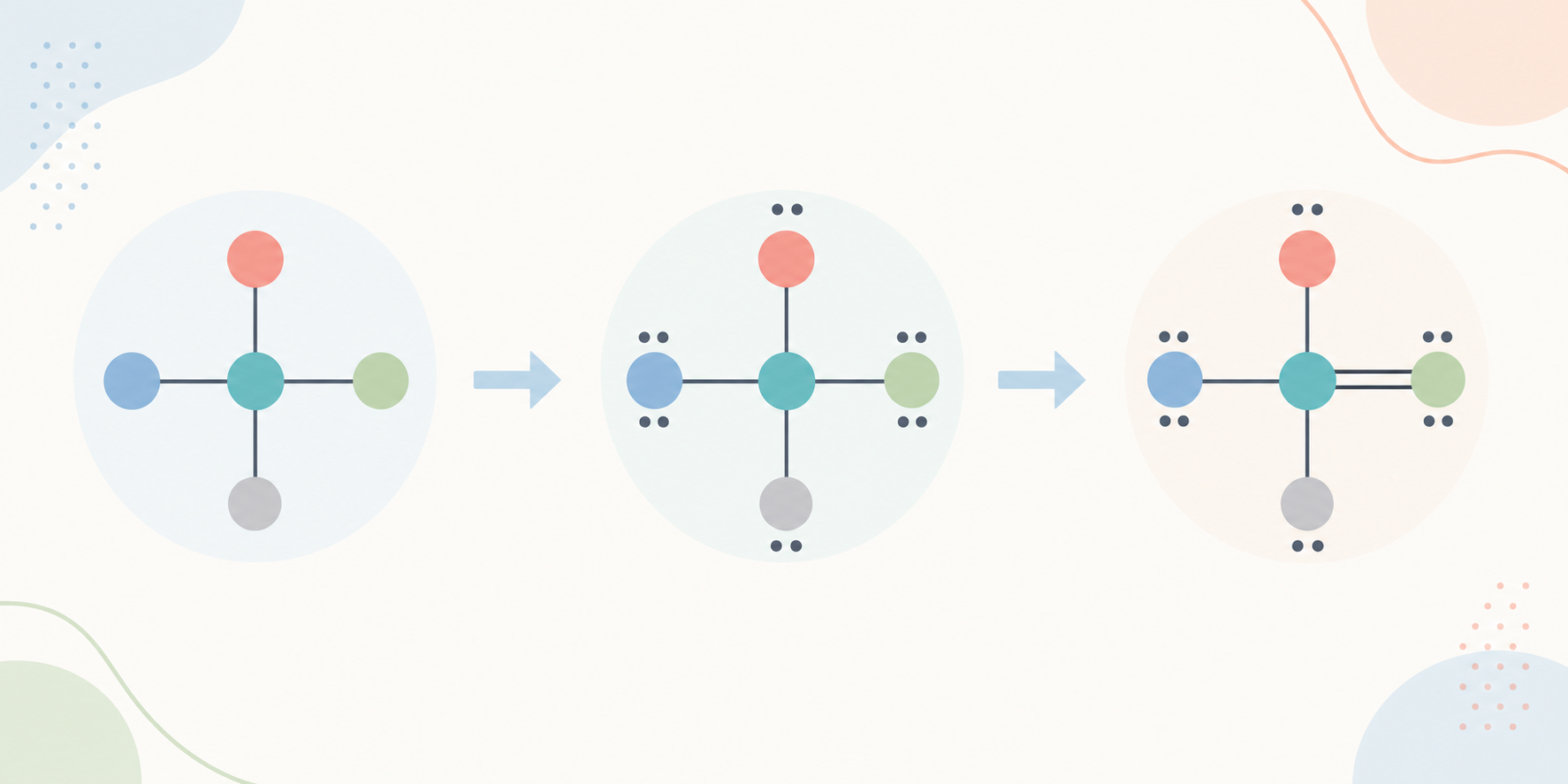

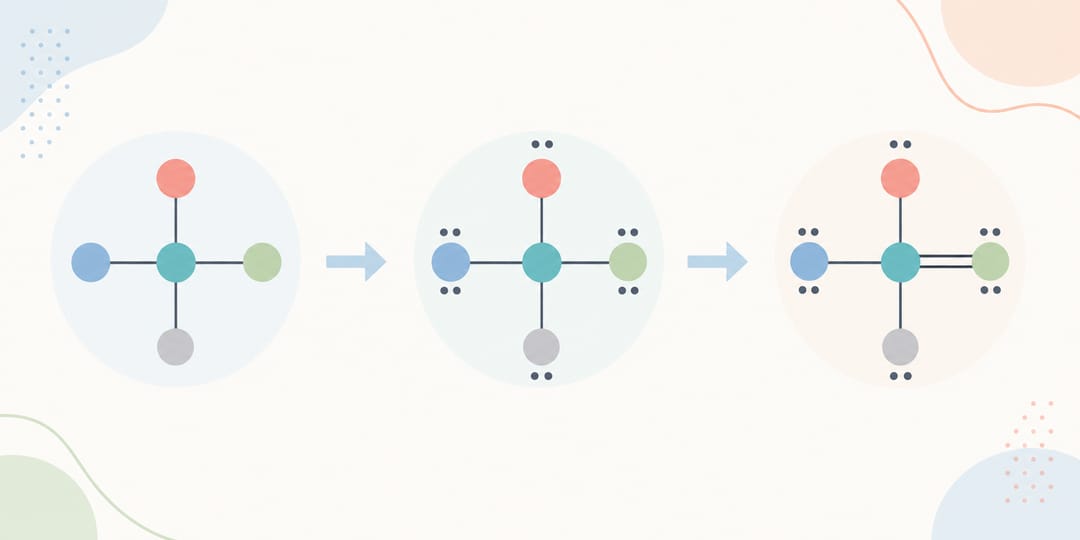

Построение структуры Льюиса шаг за шагом: каркас, октеты, затем кратные связи.
Разобранный пример 1 — Вода (H₂O)
Шаг 1: Всего валентных электронов = (2 × 1) + 6 = 8
Шаг 2: Кислород — центральный атом (H не может быть центральным).
Шаг 3: Соединим O одинарной связью с каждым H. Использовано электронов = 2 × 2 = 4. Осталось = 8 − 4 = 4 электрона.
Шаг 4: Каждый H уже имеет 2 электрона (удовлетворён). Оставшиеся 4 электрона размещаем как 2 одиночные пары на кислороде.
Шаг 5: Проверяем кислород — 2 связи (4 эл.) + 2 одиночные пары (4 эл.) = 8 электронов. Октет заполнен. Кратные связи не нужны.
Шаг 6: Формальные заряды
- H: 1 − 0 − ½(2) = 0
- O: 6 − 4 − ½(4) = 0
Все формальные заряды равны нулю. Структура верна.
Итоговая структура: O с 2 одиночными парами, связанный с 2 атомами H.
Разобранный пример 2 — Диоксид углерода (CO₂)
Шаг 1: Всего валентных электронов = 4 + (2 × 6) = 16
Шаг 2: Углерод — центральный атом (меньшая электроотрицательность, чем у O, и стоит в формуле первым).
Шаг 3: 2 одинарные связи C−O = 4 электрона использовано. Осталось = 12 электронов.
Шаг 4: Распределяем одиночные пары на концевые атомы кислорода. Каждому O нужно ещё 6 электронов (3 одиночные пары). Это использует 6 × 2 = 12 электронов. Для C осталось = 0.
Шаг 5: У углерода только 4 электрона (2 одинарные связи). Ему нужно 8. Переносим по одной одиночной паре от каждого O, образуя двойные связи: C=O с каждой стороны.
Теперь каждый O имеет 2 одиночные пары (4 e⁻) + 1 двойная связь (4 e⁻) = 8 электронов. Углерод имеет 2 двойные связи = 8 электронов. ✓
Шаг 6: Формальные заряды
- C: 4 − 0 − ½(8) = 0
- Каждый O: 6 − 4 − ½(4) = 0
Идеально — все формальные заряды нулевые. Линейная структура O=C=O верна.
Разобранный пример 3 — Аммиак (NH₃)
Шаг 1: Всего валентных электронов = 5 + (3 × 1) = 8
Шаг 2: Азот — центральный атом.
Шаг 3: 3 одинарные связи N−H = 6 электронов использовано. Осталось = 2 электрона.
Шаг 4: Каждый H уже удовлетворён (2 электрона). Оставшиеся 2 электрона размещаем как 1 одиночную пару на азоте.
Шаг 5: N имеет 3 связи (6 e⁻) + 1 одиночная пара (2 e⁻) = 8 электронов. Октет заполнен. ✓
Шаг 6: Формальные заряды
- N: 5 − 2 − ½(6) = 0
- Каждый H: 1 − 0 − ½(2) = 0
Все нулевые. Структура верна. Одиночная пара на N объясняет, почему аммиак является хорошим основанием Льюиса и хорошим нуклеофилом.
Формальный заряд и резонанс
Когда формальный заряд наиболее важен
Формальный заряд становится решающим для молекул с несколькими допустимыми скелетными расположениями. Рассмотрим CO₃²⁻ (карбонат-ион):
- Всего валентных электронов = 4 + (3 × 6) + 2 = 24
- Углерод в центре, три одинарные связи с кислородом, затем одиночные пары...
При только одинарных связях у C лишь 6 электронов — необходимо образовать одну двойную связь. Но с каким именно кислородом? Формально все три расположения дают эквивалентные структуры. Это приводит к резонансу.
Резонансные структуры
Резонансные структуры — это несколько допустимых структур Льюиса одной и той же молекулы, различающихся только положением электронов (не атомов). Реальная молекула является резонансным гибридом — квантово-механической смесью всех вносящих вклад структур.
Ключевые правила резонанса:
- Положения атомов не меняются между резонансными структурами.
- Перемещаются только электроны (одиночные пары и π-связи).
- Главные вкладчики имеют формальные заряды, ближайшие к нулю, а отрицательные заряды расположены на более электроотрицательных атомах.
- Все вносящие вклад структуры должны иметь одинаковое общее число электронов.
Распространённые молекулы с резонансом:
| Молекула | Резонансные структуры | Порядок связи |
|---|---|---|
| O₃ (озон) | 2 | 1,5 |
| CO₃²⁻ (карбонат) | 3 | 1,33 |
| NO₃⁻ (нитрат) | 3 | 1,33 |
| C₆H₆ (бензол) | 2 | 1,5 |
| SO₄²⁻ (сульфат) | много | ~1,5 |

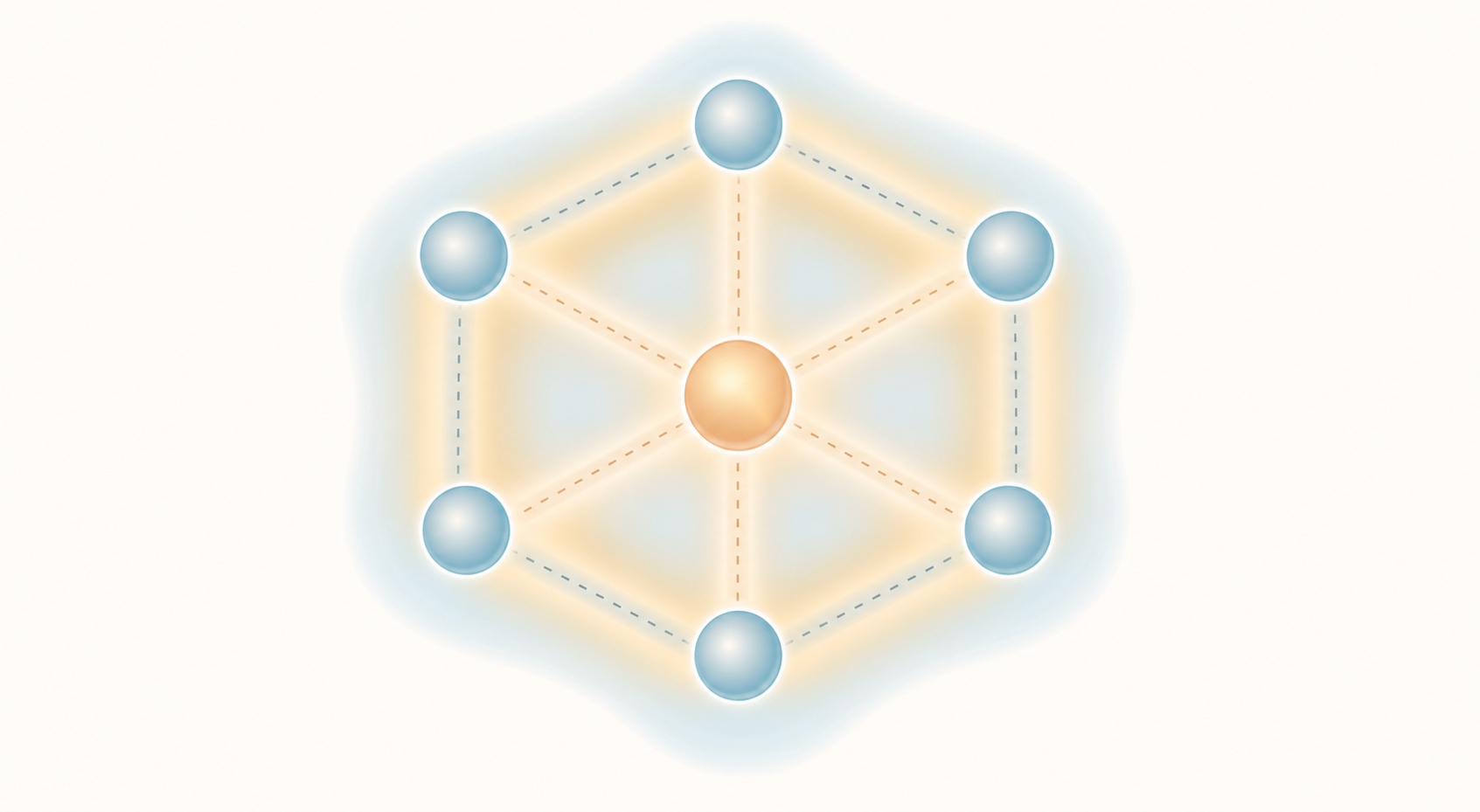

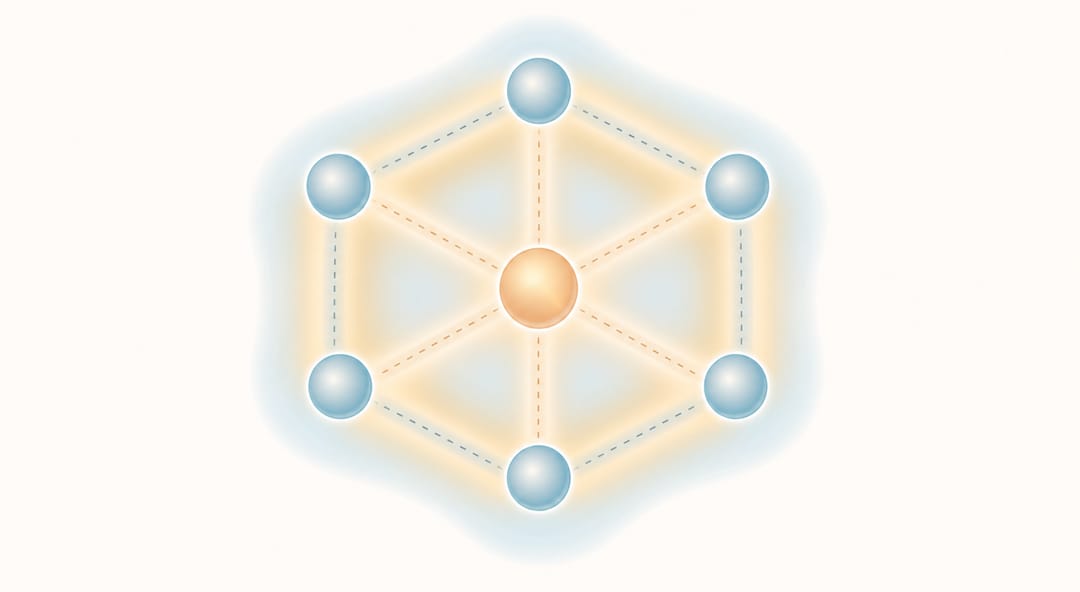

Резонанс: реальная молекула — это гибрид равноценных электронных конфигураций.
Типичные ошибки и способы их исправить
| Ошибка | Почему возникает | Исправление |
|---|---|---|
| Неверный подсчёт валентных электронов | Забыли скорректировать на заряд иона | Перечитайте формулу; добавьте e⁻ для анионов, вычтите для катионов |
| Водород помещён в центр | Неправильное определение центрального атома | H всегда концевой; образует лишь одну связь |
| Незаполненный октет центрального атома | Остановились после концевых атомов | Проверьте число e⁻ центрального атома; образуйте двойные/тройные связи при необходимости |
| Расширенный октет у атомов 2-го периода | Правила 3-го периода применены к C, N, O, F | Только атомы 3-го периода и выше (P, S, Cl и т.д.) могут превышать 8 электронов |
| Проверка формальных зарядов проигнорирована | Предполагается, что первая допустимая структура — лучшая | Всегда рассчитывайте ФЗ; выбирайте структуру с зарядами, ближайшими к нулю |
| Забытые одиночные пары на N, O, F | Фокус только на связях | После связей всегда распределяйте оставшиеся электроны как одиночные пары |
| Резонансные структуры со смещёнными атомами | Резонанс путают с изомерами | В резонансе движутся только электроны — никогда ядра |
Справочная таблица: распространённые молекулы
| Молекула | Всего валентных e⁻ | Связи | Одиночные пары на центральном атоме | Форма |
|---|---|---|---|---|
| H₂O | 8 | 2 одинарные | 2 | Угловая |
| NH₃ | 8 | 3 одинарные | 1 | Тригонально-пирамидальная |
| CH₄ | 8 | 4 одинарные | 0 | Тетраэдрическая |
| CO₂ | 16 | 2 двойные | 0 | Линейная |
| HCN | 10 | 1 одинарная + 1 тройная | 1 на N | Линейная |
| H₂CO | 12 | 2 одинарные + 1 двойная | 0 | Тригонально-планарная |
| PCl₅ | 40 | 5 одинарных | 0 | Тригонально-бипирамидальная |
| SF₆ | 48 | 6 одинарных | 0 | Октаэдрическая |
От структур Льюиса к геометрии молекулы
Получив правильную структуру Льюиса, вы можете применить теорию ОЭВПО (отталкивание электронных валентных пар, или теорию Гиллеспи–Найхолма) для предсказания трёхмерной формы молекулы. Ключевая идея: как связывающие, так и несвязывающие электронные пары отталкиваются и занимают пространство.
- Подсчитайте электронные домены вокруг центрального атома (связи + одиночные пары).
- По числу доменов определите электронную геометрию.
- Одиночные пары занимают больше пространства, чем связывающие, сжимая валентные углы.
Например, вода имеет 4 электронных домена (2 связи + 2 одиночные пары) → тетраэдрическая электронная геометрия → угловая молекулярная геометрия с валентным углом ~104,5°, чуть меньше тетраэдрических 109,5°.
Рисование структур Льюиса в исследовательской работе
Для студентов, решающих задачники, рисование от руки бесценно. Но исследователи и преподаватели, которым нужны аккуратные диаграммы публикационного качества для статей, постеров или учебных материалов, сталкиваются с другой задачей: быстро получить профессионально выглядящий чертёж.
Генератор структур Льюиса SciDraw AI позволяет описать молекулу на обычном языке и получить точно нарисованную, стилизованную диаграмму, готовую для вставки в документ или презентацию. Генератор химических диаграмм расширяет эту возможность на схемы реакций, диаграммы молекулярных орбиталей и более сложные структурные изображения.
Эти инструменты особенно полезны, когда:
- Нужен единый стиль оформления для множества структур в одном документе
- Требуется быстро варьировать иллюстрации резонансных структур
- Вы готовите рисунки для статей, диссертаций или учебных материалов
Часто задаваемые вопросы
В: В чём разница между структурой Льюиса и структурной формулой? О: Структура Льюиса явно показывает каждый валентный электрон — в виде одиночных пар (точек) и связывающих пар (черточек). Сокращённая структурная формула (например, CH₃OH) опускает одиночные пары и, как правило, показывает лишь связность без изображения каждой связи. Структуры Льюиса дают больше информации о распределении электронов и необходимы для предсказания реакционной способности и формальных зарядов.
В: Может ли атом иметь более 8 электронов в структуре Льюиса? О: Да, но только для элементов 3-го периода и выше (S, P, Cl, Br, I, Xe). У этих атомов есть доступные d-орбитали, позволяющие расширять октет. Углерод, азот, кислород и фтор строго ограничены 8 электронами — они не могут образовывать расширенные октеты.
В: Как понять, когда нужна двойная, а когда тройная связь? О: После распределения одиночных пар на концевые атомы: если центральный атом имеет менее 8 электронов, перенесите одиночные пары от соседних атомов для образования кратных связей. Перенос одной пары создаёт двойную связь (добавляет 2 электрона центральному атому). Если всё ещё не хватает — ещё одной тройную. После каждого изменения проверяйте формальные заряды.
В: Что означает формальный заряд −1 на кислороде? О: Это означает, что кислород в данной структуре «владеет» на один электрон больше, чем нейтральный изолированный атом кислорода. Формальный заряд −1 на кислороде — распространённое и химически обоснованное явление (кислород электроотрицателен). Формальный заряд не равен реальному распределению заряда — это бухгалтерский инструмент для сравнения резонансных структур.
В: Как рисовать структуры Льюиса для многоатомных ионов, например сульфата (SO₄²⁻)? О: Используйте те же 6 шагов. Для SO₄²⁻: всего валентных электронов = 6 + (4 × 6) + 2 = 32. Поместите S в центр, нарисуйте четыре одинарные связи S−O (использовано 8 электронов, осталось 24). Заполните одиночные пары кислорода (по 3 пары на каждый O × 4 = 24 электрона). Проверьте S: у него 8 электронов от 4 связей. Формально можно перенести одиночные пары для образования двойных связей с S (расширенный октет), что минимизирует формальные заряды. Окончательная запись — структура в квадратных скобках с зарядом 2− снаружи.
В: Совпадают ли структуры Льюиса со структурными формулами в органической химии? О: Они отображают одинаковую связность, но по-разному. В органической химии структурные (кекулевские) формулы показывают связи как черточки и часто опускают одиночные пары ради простоты. Структуры Льюиса явно показывают все валентные электроны. Когда одиночные пары важны для реакционной способности (как пара на азоте в аминах или на кислороде в спиртах), химики рисуют их явно — что по сути и есть запись в формате Льюиса.
