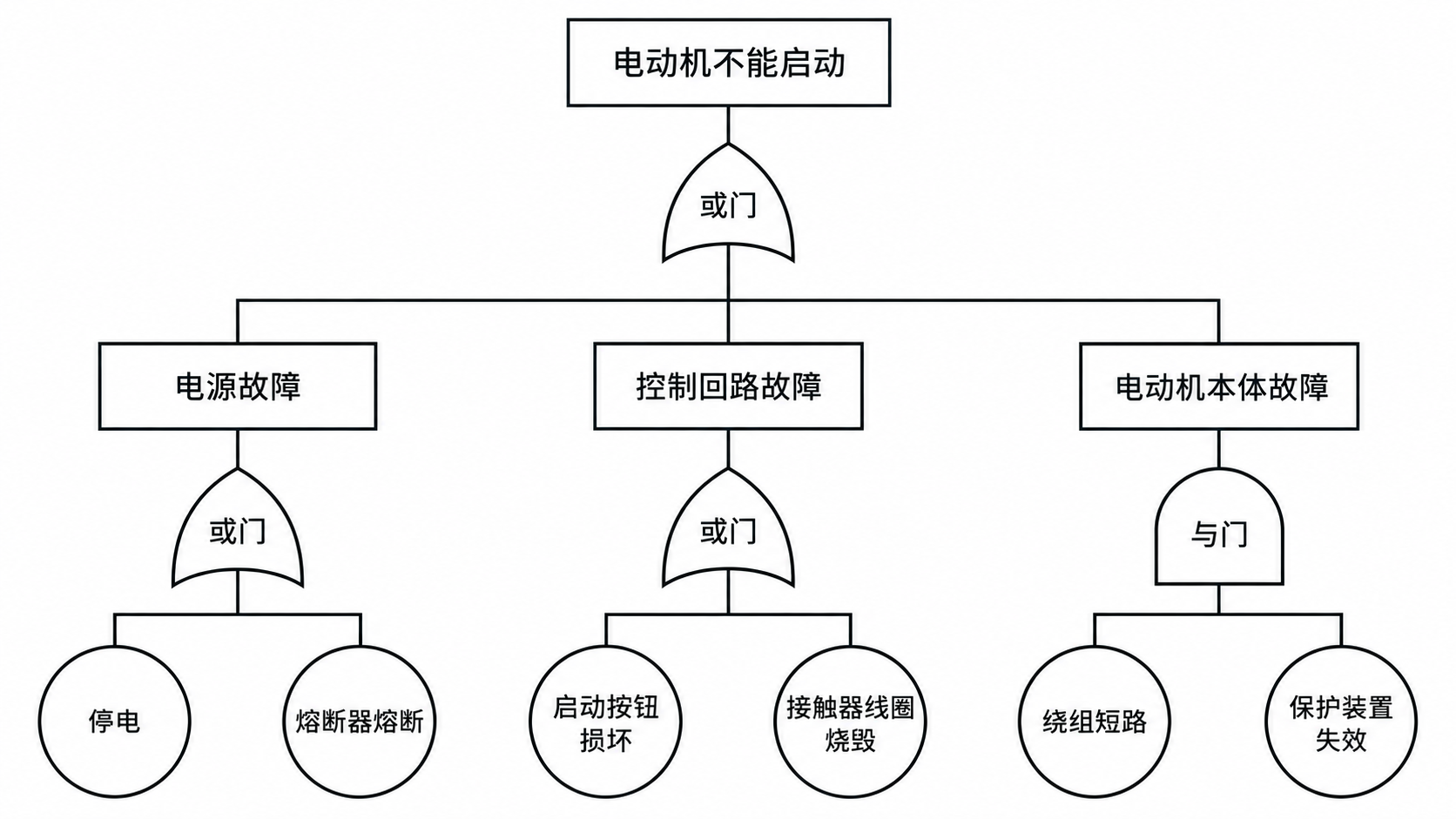

Criador de Diagrama de Árvore de Falhas
Diagramas de análise de árvore de falhas a partir de uma lista de eventos e portas lógicas
Escreva o evento de topo, os eventos que o causam e se cada grupo de causas está conectado por uma porta E ou porta OU. O SciDraw AI desenha a árvore de cima para baixo: retângulos para o evento de topo e eventos intermediários, círculos para eventos básicos e o símbolo da porta identificada sob cada evento que possui causas.

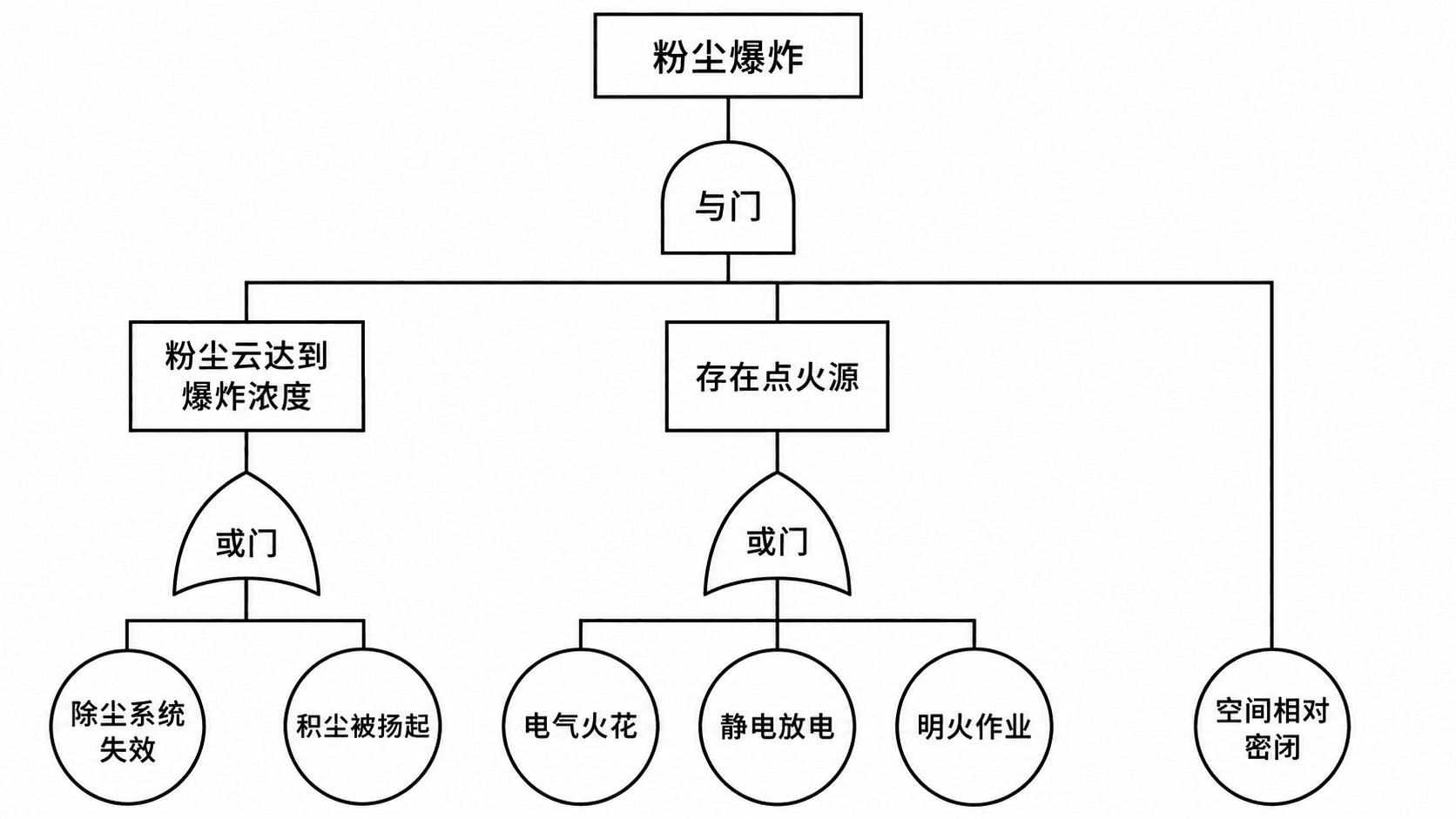

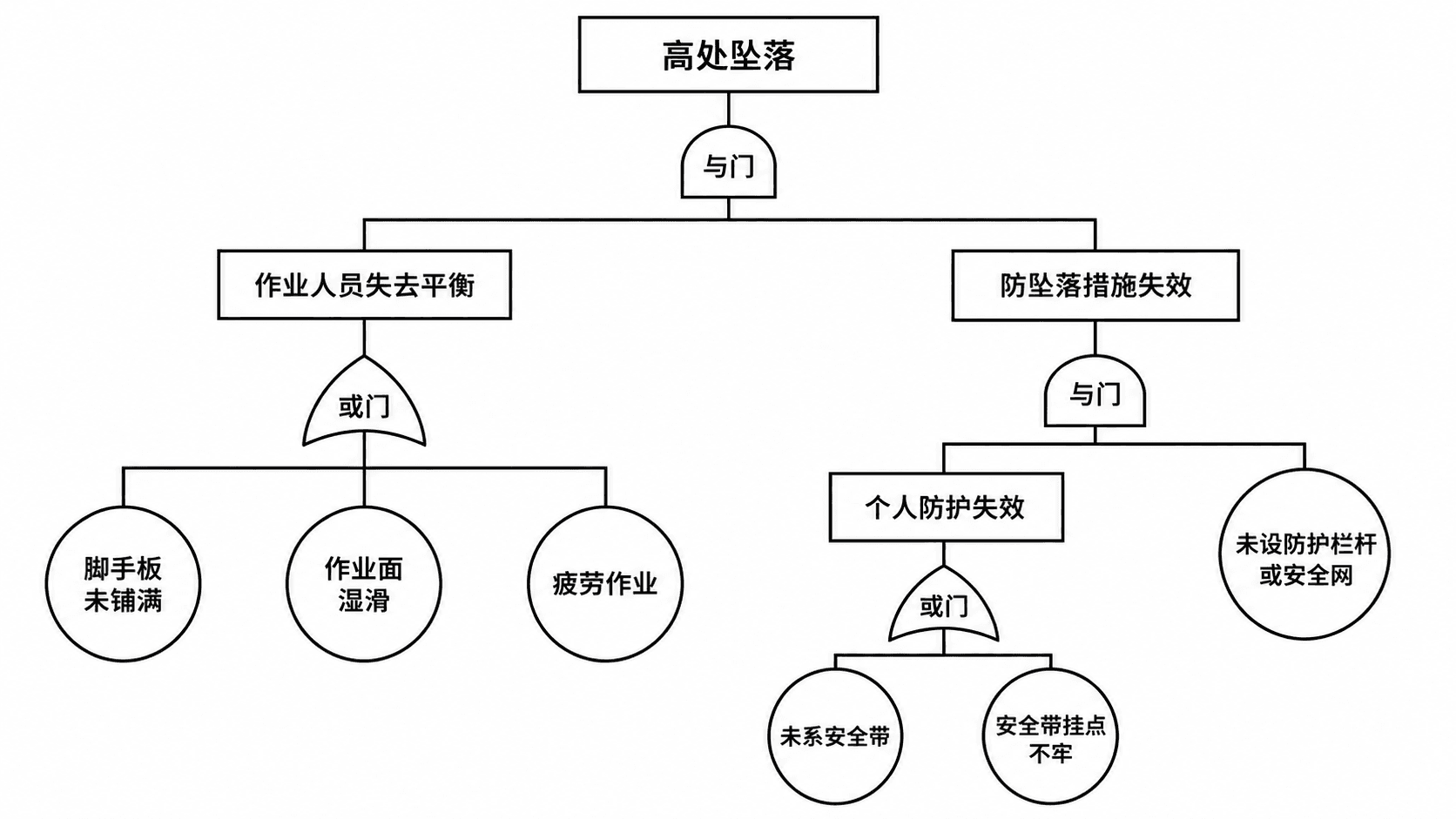

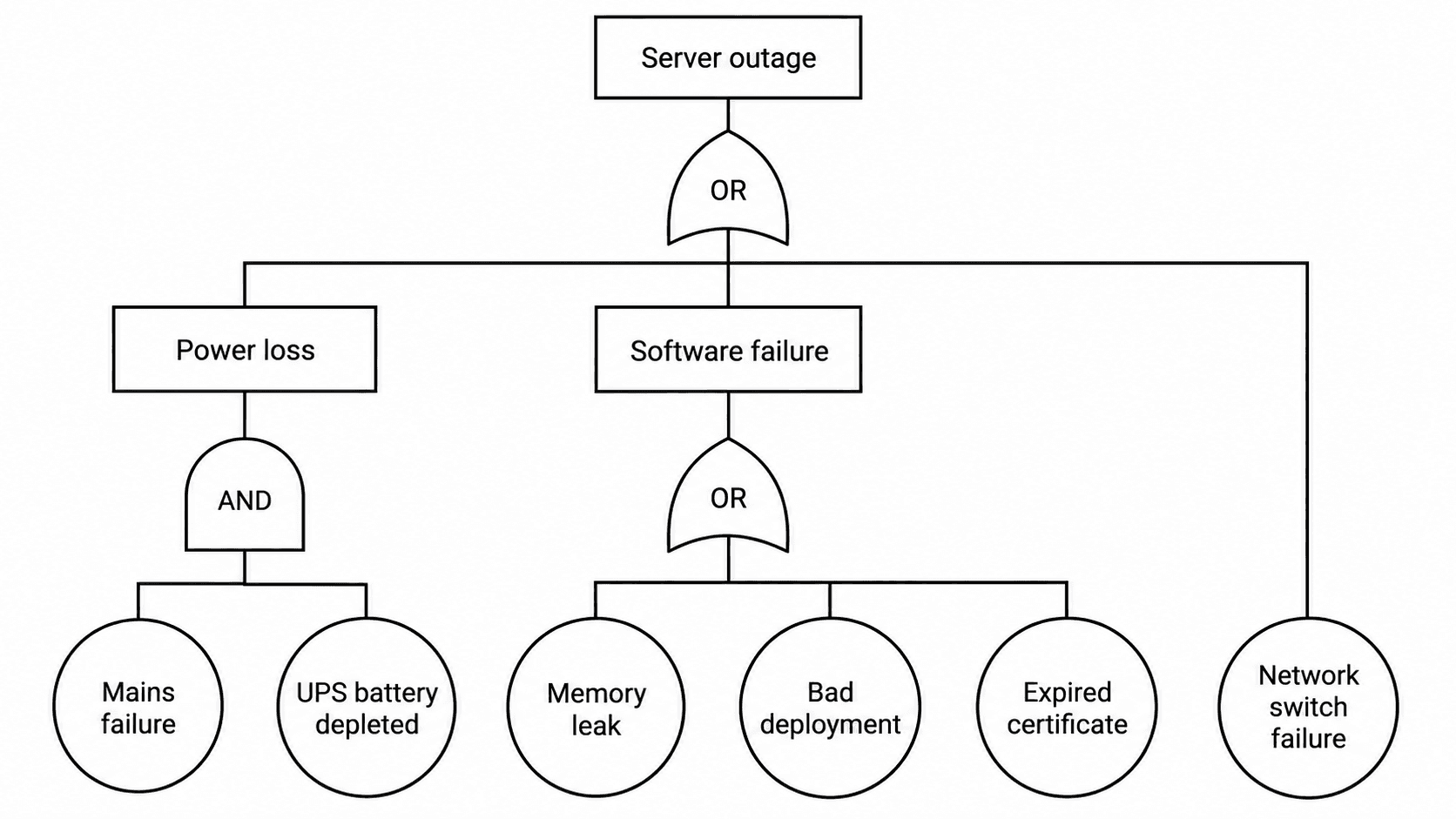

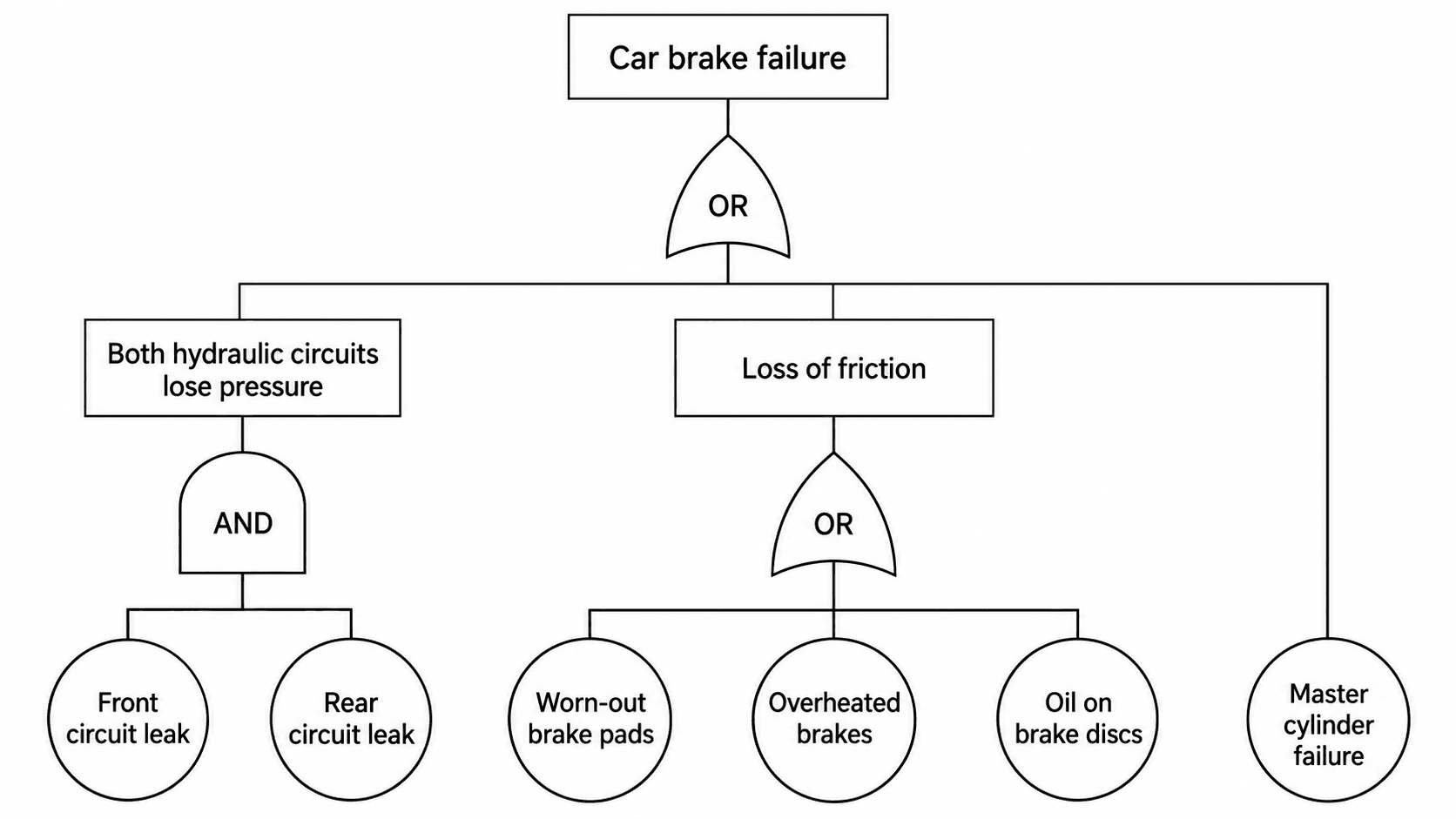

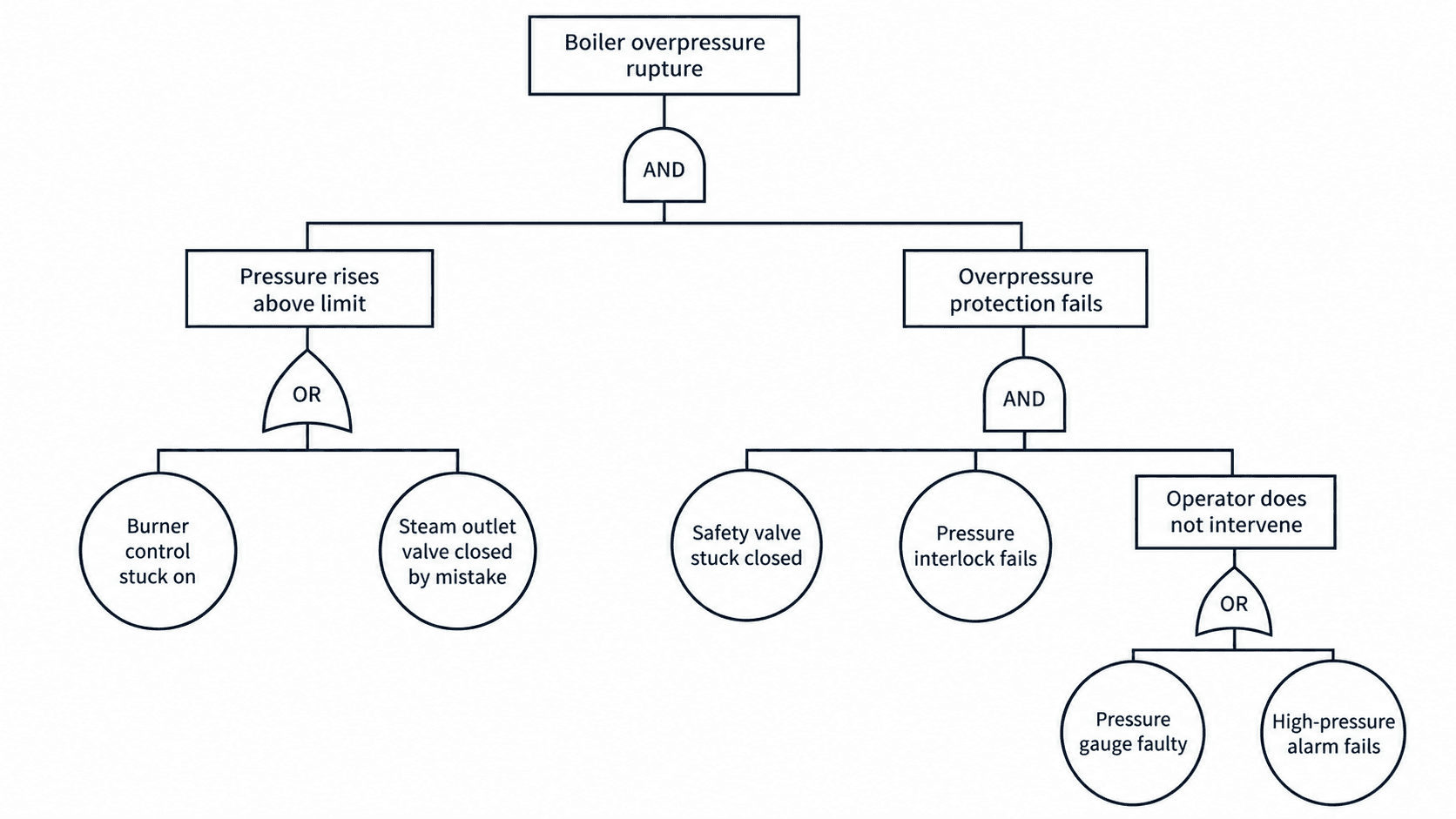

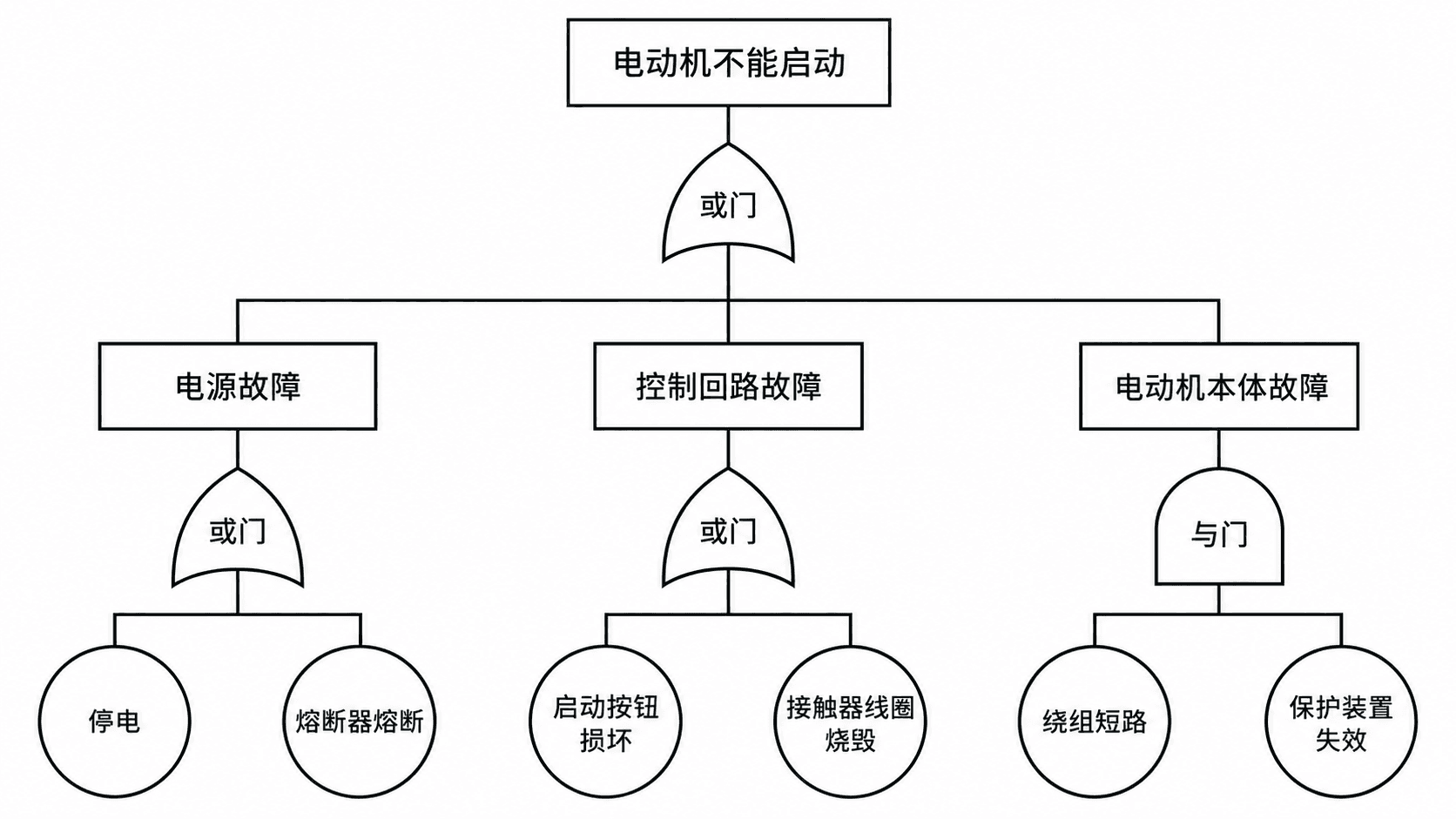

Exemplos de Árvore de Falhas
Clique em um exemplo para carregar sua descrição.
O que faz este criador de diagrama de árvore de falhas?
Ele desenha uma árvore de falhas a partir dos eventos e portas lógicas que você relacionar. O evento de topo fica posicionado no alto em um retângulo, os eventos intermediários aparecem em retângulos nos níveis inferiores e os eventos básicos são círculos na base. Sob cada evento derivado de causas, é posicionado um símbolo de porta lógica, E ou OU, com a respectiva identificação escrita dentro. Indicado para relatórios de FTA, estudos de confiabilidade e qualidade, projetos de cursos de engenharia de segurança, monografias e guias de diagnóstico de falhas em manutenção.
Por que desenhar uma árvore de falhas
- Ela explicita de que modo as causas se associam: quais provocam a falha isoladamente e quais só causam dano quando ocorrem em conjunto.
- Relatórios de FTA e monografias de engenharia de segurança exigem a apresentação da árvore visual, e não apenas uma listagem corrida de causas.
- Uma árvore diagramada permite que a equipe multidisciplinar analise o encadeamento causal e identifique cenários de falha negligenciados.
Como desenhar uma árvore de falhas
Comece pelo evento de topo: a falha ou o acidente central que está sendo investigado, desenhado em um retângulo no topo. Pergunte quais causas diretas o originam. Se todas precisarem ocorrer simultaneamente para gerar a falha, conecte-as com uma porta E; se qualquer uma for suficiente, utilize uma porta OU. Uma causa que ainda pode ser desdobrada é um evento intermediário, desenhado como retângulo com sua respectiva porta logo abaixo. Uma causa primária terminal é um evento básico, desenhado como círculo. Repita o processo nível por nível até que todos os ramos terminem em eventos básicos. Para o gerador, basta descrever cada evento com sua porta e listar suas causas, mantendo a árvore em torno de doze eventos e três níveis hierárquicos.
Símbolos em uma árvore de falhas
- Evento de topo: a falha ou acidente investigado, representado por um retângulo no topo da árvore.
- Evento intermediário: uma causa que ainda se desdobra em causas mais profundas, desenhada como retângulo.
- Evento básico: uma causa primária que não é mais desdobrada, desenhada como círculo na base.
- Porta E (AND): base reta e topo arredondado; o evento superior só ocorre se todas as causas de entrada acontecerem simultaneamente.
- Porta OU (OR): base côncava e topo em ponta; o evento superior ocorre se qualquer uma das causas de entrada acontecer.
Perguntas Frequentes
O que devo incluir na descrição?
O evento de topo e sua porta lógica, depois cada evento intermediário com sua porta e os eventos associados abaixo dele, descendo até os eventos básicos. Especifique quais eventos são básicos. As portas E e OU são desenhadas com total fidelidade, e a visualização mais equilibrada ocorre com até doze eventos e três níveis abaixo do evento de topo.
A ferramenta calcula probabilidades ou conjuntos de corte mínimo?
Não. Ela desenha a árvore gráfica a partir dos eventos e portas que você fornecer. Não calcula probabilidade do evento de topo, conjuntos de corte mínimo (minimal cut sets) nem índices de importância, e não deduz as causas pelo usuário. Realize a análise técnica previamente e utilize a ferramenta para estruturar a representação gráfica.
Posso utilizar para uma árvore de causas e acidentes em segurança do trabalho?
Sim. A árvore de falhas e a árvore de acidentes adotam a mesma estrutura e simbologia lógica; a diferença está em se o evento de topo é uma falha de equipamento ou um acidente como incêndio, explosão ou queda em altura. Basta informar o acidente como evento de topo e elencar as causas da mesma maneira.
O diagrama gerado está sempre correto?
Ele segue detalhadamente a sua especificação, mas revise-o antes de usar: confira se cada evento está subordinado ao elemento correto, se as portas exibem o tipo adequado e se os eventos básicos aparecem como círculos. Caso precise de correção, basta gerar novamente ou editar no editor. A ferramenta desenha o que foi solicitado e não avalia o rigor metodológico da análise causal.
Posso editar o diagrama depois de gerado?
Sim. Baixe-o como PNG de alta resolução ou abra-o no editor para continuar aprimorando. A partir do editor, você pode exportá-lo para um arquivo vetorial SVG (10 a 15 créditos), arquivo PowerPoint PPTX (10 créditos) ou arquivo Visio (20 créditos).
Quantos créditos custa?
Cada diagrama consome 5 créditos em resolução 2K. Uma conta gratuita recebe 10 créditos no cadastro e mais 5 diariamente; planos pagos e pacotes de créditos oferecem mais saldo. Consulte a página de preços para ver os planos vigentes.
