Générateur de waterfall plot gratuit
Créez un waterfall plot de réponse tumorale en oncologie à partir d'un simple texte
Décrivez la meilleure variation en pourcentage de la taille tumorale par rapport à la valeur initiale pour chaque patient, les lignes de référence RECIST et la façon de colorer les barres, et l'IA dessine un waterfall plot net et prêt à publier — pour les rapports d'essais cliniques, les posters d'oncologie et les manuscrits.
Exemples de waterfall plot
Cliquez sur un exemple pour charger son prompt, ou utilisez-le comme point de départ pour votre propre waterfall plot.

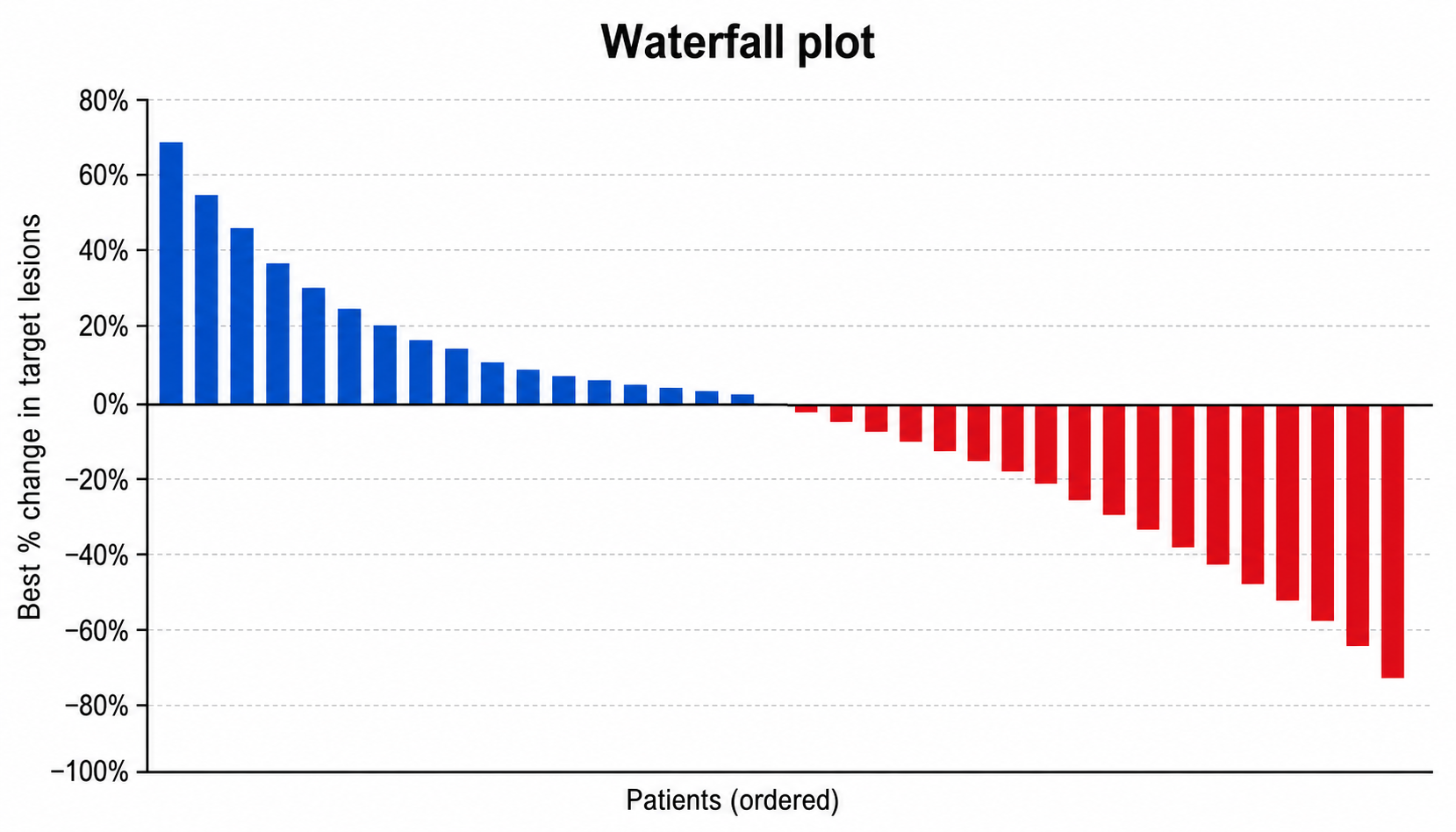

Qu'est-ce qu'un waterfall plot ?
En oncologie et en recherche clinique, un waterfall plot montre comment chaque patient a répondu au traitement sous forme d'une seule barre verticale. Chaque barre est la meilleure variation en pourcentage de la taille tumorale d'un patient par rapport à la valeur initiale (généralement la somme des diamètres des lésions cibles selon RECIST), et les barres sont triées de la plus forte augmentation à gauche à la plus forte diminution à droite, formant une « cascade » descendante. Les barres au-dessus de la ligne zéro signifient une croissance tumorale, celles en dessous une régression, et des lignes de référence à +20 % et -30 % marquent les seuils RECIST de maladie progressive et de réponse partielle. Ce waterfall plot clinique est différent d'un « graphique en cascade » de gestion qui suit des totaux cumulés — c'est l'une des façons standard de résumer l'activité antitumorale d'un essai. SciDraw AI transforme votre description en un waterfall plot net et annoté, vous n'avez donc pas à le coder à la main.
Pourquoi utiliser un générateur de waterfall plot ?
- Montrez la réponse de chaque patient d'un essai dans une seule figure d'un coup d'œil.
- Obtenez des lignes de référence RECIST à +20 % et -30 % placées correctement sans bricoler de code de tracé.

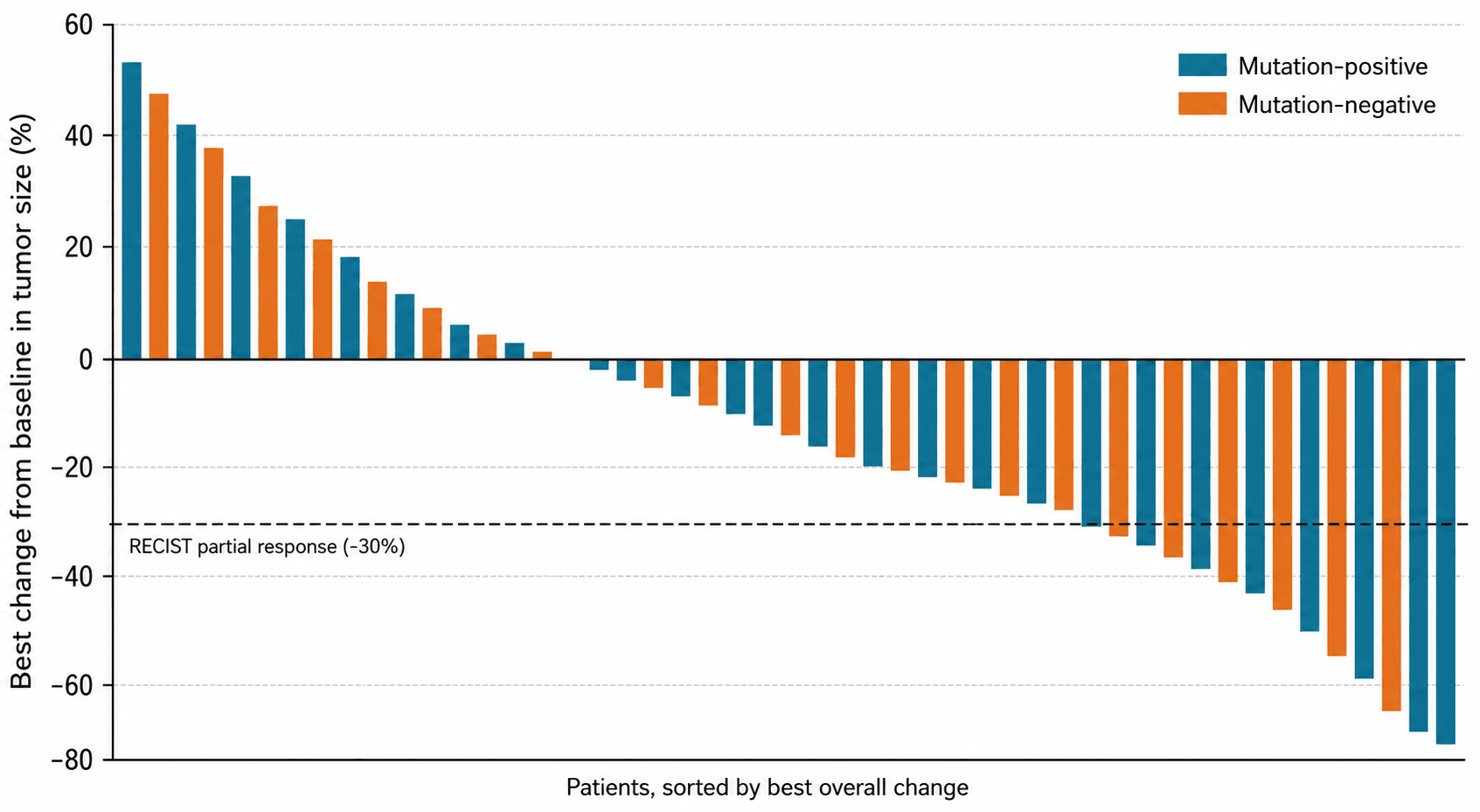

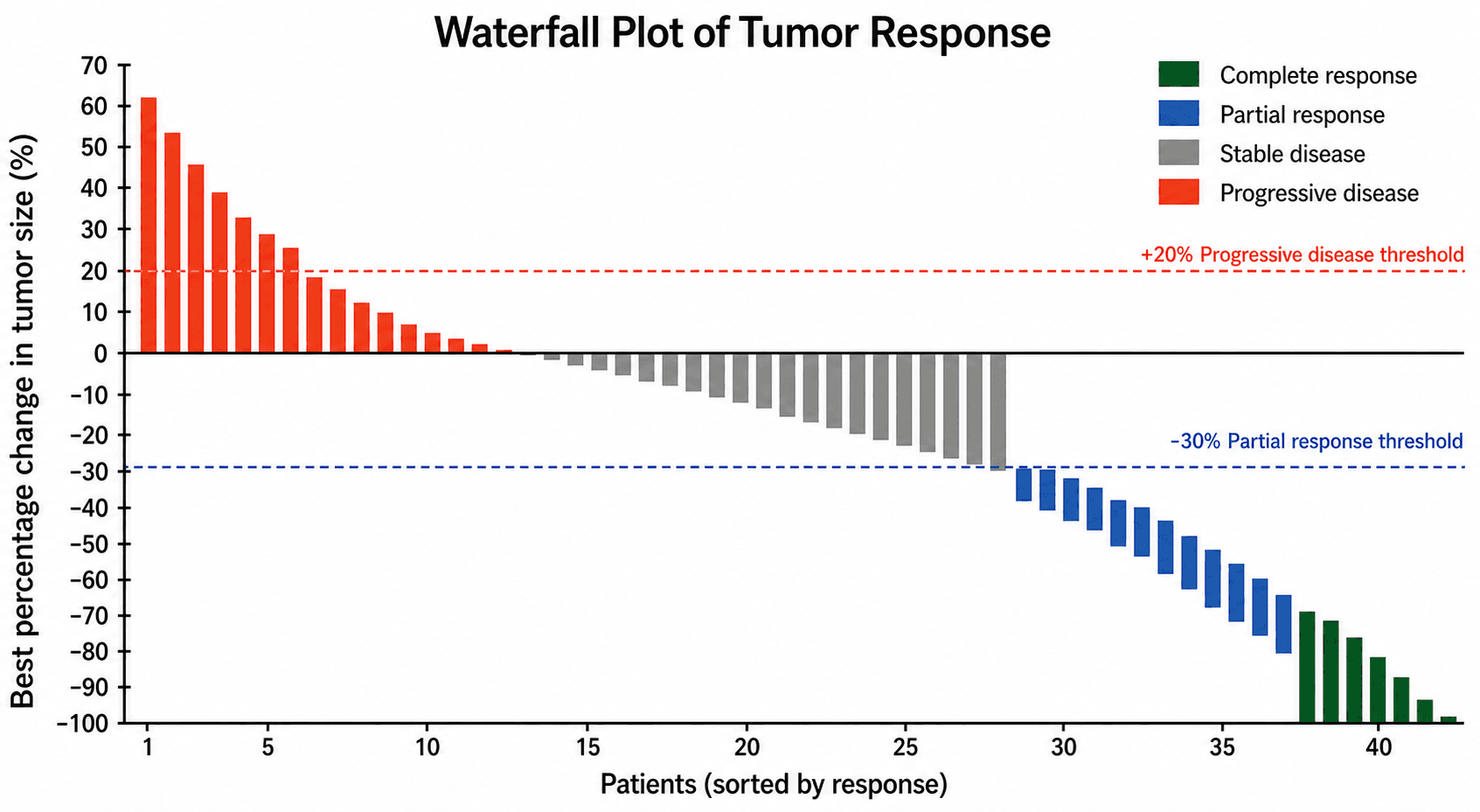

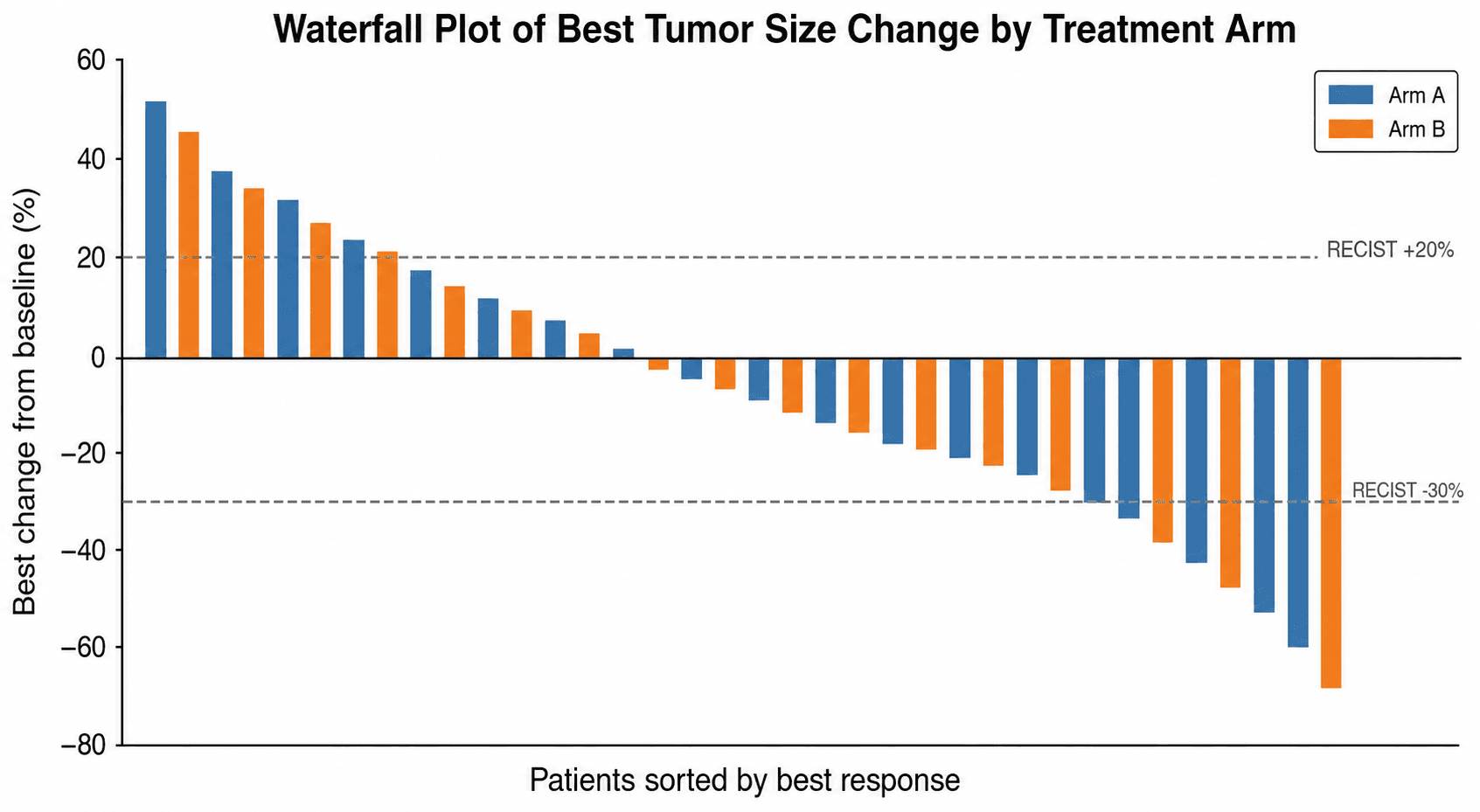

- Colorez les barres par catégorie de réponse, bras de traitement ou biomarqueur pour révéler qui a bénéficié.
- Produisez un graphique de réponse oncologique prêt à publier sans R, Python ni GraphPad.
- Esquissez rapidement des figures pour les rapports d'essais cliniques, les posters de conférence et les manuscrits.
Comment réaliser un waterfall plot
Décrivez vos données en langage courant : chaque barre est la meilleure variation en pourcentage de la taille tumorale d'un patient par rapport à la valeur initiale, triée de la plus forte augmentation à la plus forte diminution. Indiquez quelles lignes RECIST vous voulez (+20 % et -30 %) et comment colorer les barres — par catégorie de réponse, bras de traitement ou statut de biomarqueur. Générez, et SciDraw AI dessine un waterfall plot net avec une ligne de base à zéro, des barres triées, des lignes de référence et une légende. Vous fournissez vos propres valeurs par patient, puis affinez le prompt et régénérez jusqu'à ce que la figure soit parfaite.
Ce que montre un waterfall plot
- Axe des abscisses : les patients individuels, une barre verticale par patient (généralement sans étiquette ou anonymisée)
- Axe des ordonnées : la meilleure variation en pourcentage de la taille tumorale par rapport à la valeur initiale (somme des lésions cibles)
- Des barres triées de la plus forte augmentation à gauche à la plus forte diminution à droite

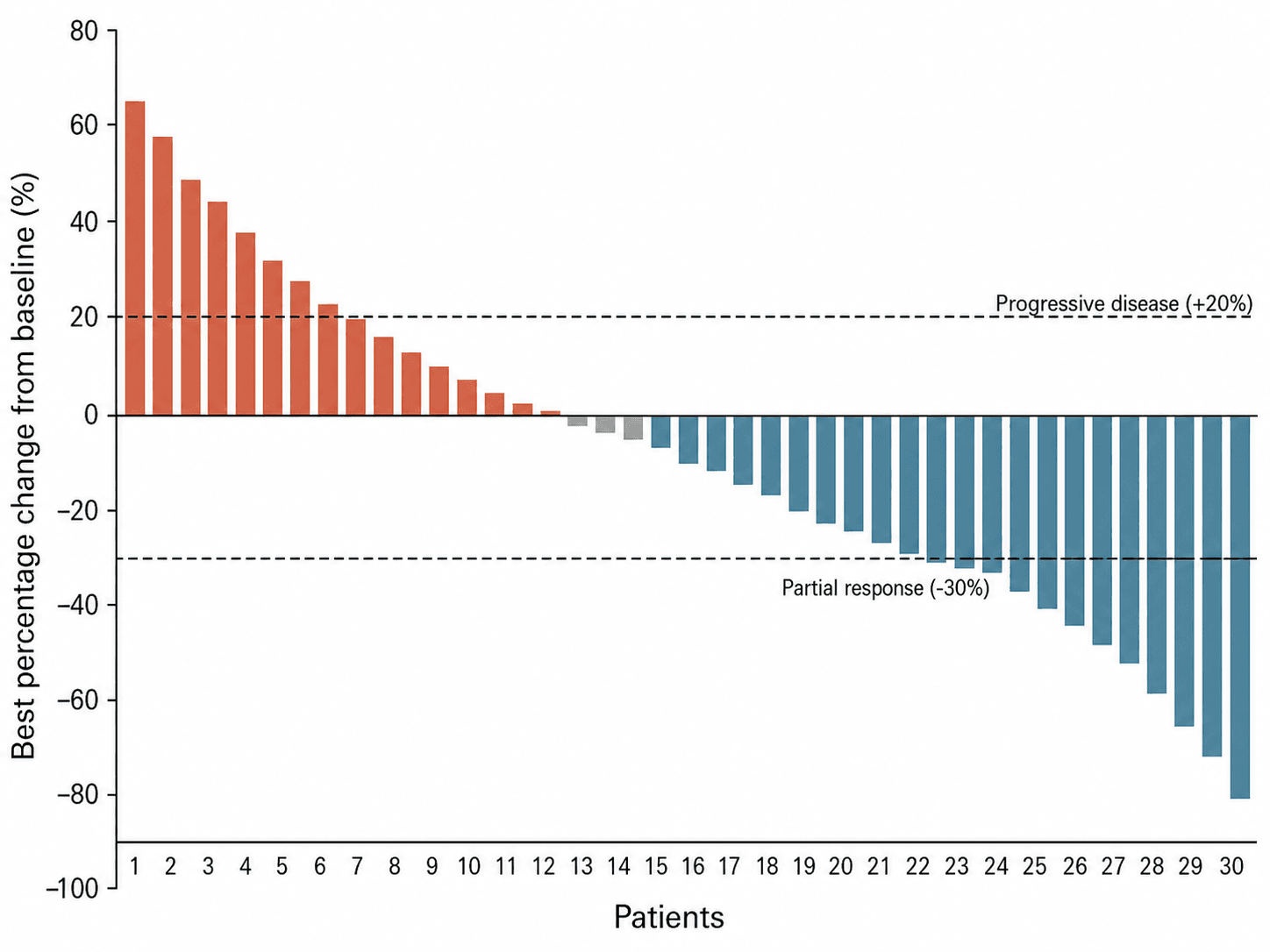

- Une ligne de référence RECIST à +20 % marquant la maladie progressive

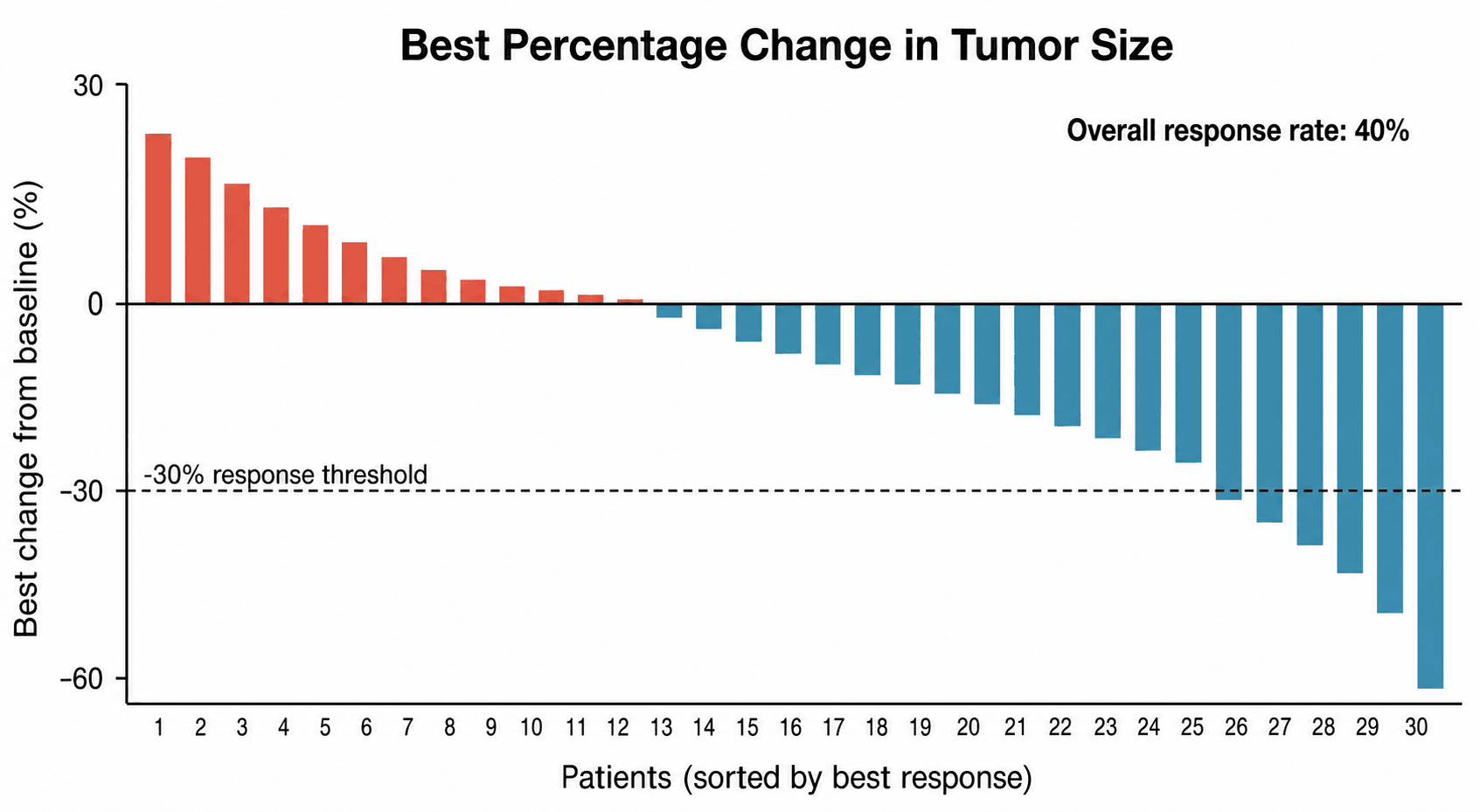

- Une ligne de référence RECIST à -30 % marquant la réponse partielle
- La ligne de base à 0 %, plus des barres colorées par réponse, bras ou biomarqueur avec une légende
FAQ sur le waterfall plot
Qu'est-ce qu'un waterfall plot en oncologie ?
Un waterfall plot est une figure d'essai clinique où chaque patient est représenté par une seule barre verticale correspondant à sa meilleure variation en pourcentage de la taille tumorale par rapport à la valeur initiale. Les barres sont triées de la plus forte augmentation à gauche à la plus forte diminution à droite, de sorte que le graphique descend comme une cascade. Les barres au-dessus de zéro indiquent une croissance tumorale et celles en dessous de zéro une régression, donnant une vue d'ensemble de la réponse de toute une population d'étude au traitement.
Que signifient les lignes à +20 % et -30 % (RECIST) ?
Ce sont les seuils de réponse RECIST. Une barre atteignant au moins +20 % indique une maladie progressive (la tumeur a suffisamment grossi pour compter comme une progression), et une barre atteignant au moins -30 % indique une réponse partielle (les lésions cibles ont diminué de 30 % ou plus). Les patients situés entre ces deux lignes relèvent de la maladie stable. Tracer les deux lignes de référence permet aux lecteurs de voir immédiatement combien de patients ont basculé en réponse ou en progression.
En quoi un waterfall plot diffère-t-il d'un spider plot ou d'un graphique en cascade de gestion ?
Un waterfall plot montre la meilleure variation en pourcentage unique de chaque patient sous forme d'une barre triée — un instantané de la réponse à travers l'essai. Un spider plot montre plutôt la variation tumorale de chaque patient au fil du temps sous forme d'une courbe, capturant ainsi la trajectoire plutôt qu'une seule valeur. Les deux diffèrent entièrement d'un « graphique en cascade » de gestion, qui utilise des barres flottantes pour montrer comment des augmentations et diminutions successives construisent un total cumulé ; le waterfall plot oncologique ne concerne pas du tout des totaux cumulés.
Comment les barres sont-elles ordonnées ?
Les barres sont triées par valeur, de la plus forte augmentation de taille tumorale à l'extrême gauche à la plus forte diminution à l'extrême droite. Il n'y a pas d'autre ordre des patients sur l'axe des abscisses que celui-ci — chaque position reflète simplement le rang selon la meilleure variation en pourcentage. Ce tri produit la forme caractéristique de cascade descendante et permet de lire facilement combien de patients ont régressé contre progressé.
Le générateur de waterfall plot est-il gratuit ?
Oui, vous pouvez commencer gratuitement. Créez un compte et vous recevez des crédits gratuits pour générer des waterfall plots tout de suite, des formules payantes étant disponibles si vous devez créer régulièrement de nombreuses figures oncologiques et graphiques d'essais cliniques.
Est-ce adapté à la recherche ou à la publication ?
Oui. SciDraw AI dessine des waterfall plots nets de style publication avec des barres triées, des lignes de référence RECIST, une ligne de base à zéro et une légende sur fond blanc. Vous fournissez vos propres valeurs réelles de variation en pourcentage par patient — l'outil rend la figure, il n'invente pas de données — de sorte que le graphique reflète fidèlement votre essai et est prêt pour les rapports, les posters et les manuscrits.
Découvrir plus d'outils
Créateur d'histogramme
Transformez des données et des classes en un histogramme de fréquences net et annoté, avec une courbe normale en option.
Essayer gratuitement
Créateur de boîte à moustaches
Générez des boîtes à moustaches nettes et annotées avec quartiles, moustaches et valeurs aberrantes à partir d'une description en texte courant.
Essayer gratuitement
Créateur de graphique en violon
Créez des graphiques en violon annotés avec des boîtes à moustaches internes et des formes de densité à partir d'une description en texte courant.
Essayer gratuitementDessinez votre waterfall plot maintenant
Décrivez la réponse tumorale par patient et les lignes RECIST et obtenez un waterfall plot net et prêt à publier en quelques secondes. Commencez gratuitement avec SciDraw AI.
