Un schéma de l'oreille rassemble beaucoup de petites structures dans trois régions, et il est facile de placer une annotation dans la mauvaise section ou de pointer une ligne de repère vers l'espace situé entre deux éléments. La méthode fiable consiste à diviser d'abord l'oreille en ses trois régions — externe, moyenne et interne — puis à annoter les structures de chaque région dans l'ordre où le son les traverse.
Ce guide explique les parties de l'oreille, le rôle de chacune et comment réaliser un schéma annoté exact. S'il vous faut une figure prête tout de suite, le générateur de schéma d'anatomie de l'oreille dessine une version annotée ou vierge à partir d'une simple description.
Erreurs fréquentes sur un schéma de l'oreille
Corrigez-les avant d'ajouter de la couleur ou des ornements :
- Confondre le pavillon avec toute l'oreille externe. Le pavillon (auricule) est la partie visible ; l'oreille externe comprend aussi le conduit auditif.
- Mal annoter le tympan. La membrane tympanique (tympan) se trouve à la limite entre l'oreille externe et l'oreille moyenne, pas dans l'oreille interne.
- Intervertir les trois osselets. L'ordre depuis le tympan vers l'intérieur est marteau (malleus), enclume (incus), étrier (stapes). L'étrier est relié à la fenêtre ovale.
- Placer la cochlée dans l'oreille moyenne. La cochlée est une structure de l'oreille interne, tout comme les canaux semi-circulaires et le nerf auditif.
- Oublier la trompe d'Eustache. Elle relie l'oreille moyenne à la gorge et égalise la pression — une annotation souvent omise.
- Pointer une ligne de repère dans le vide. L'extrémité de chaque ligne doit toucher la structure qu'elle nomme, pas l'espace voisin.

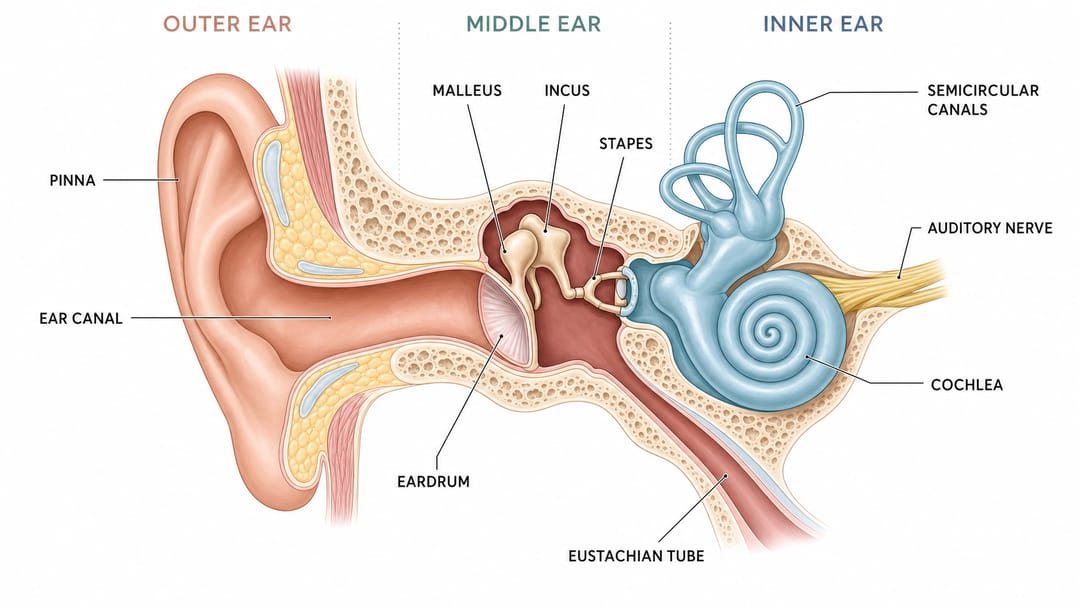

Un schéma clair de l'oreille sépare l'oreille externe, moyenne et interne pour identifier facilement chaque structure.
Parties de l'oreille par région
Regroupez les annotations par région et le schéma devient bien plus lisible.
| Région | Structures | Fonction principale |
|---|---|---|
| Oreille externe | Pavillon (auricule), conduit auditif | Capte et canalise les ondes sonores |
| Oreille moyenne | Tympan (membrane tympanique), marteau, enclume, étrier, trompe d'Eustache | Amplifie les vibrations et égalise la pression |
| Oreille interne | Cochlée, canaux semi-circulaires, fenêtre ovale, nerf auditif (vestibulo-cochléaire) | Convertit la vibration en signaux nerveux ; équilibre |
Comment fonctionne l'audition (annotez dans cet ordre)
Suivre le trajet du son donne la bonne séquence d'annotation :
- Le pavillon capte les ondes sonores et les dirige vers le conduit auditif.
- Le son fait vibrer le tympan.
- Les trois osselets — marteau, enclume, étrier — amplifient et transmettent la vibration.
- L'étrier pousse sur la fenêtre ovale et envoie les ondes dans la cochlée remplie de liquide.
- Les cellules ciliées de la cochlée convertissent les ondes en signaux électriques.
- Le nerf auditif transporte le signal jusqu'au cerveau.
- Les canaux semi-circulaires assurent l'équilibre, distinct de l'audition.
De meilleures consignes pour un schéma d'oreille par IA
Des instructions précises produisent des figures exactes :
- « Divise le schéma en oreille externe, moyenne et interne avec une discrète étiquette de région pour chacune. »
- « Annote les trois osselets dans l'ordre : marteau, enclume, étrier. »
- « Inclus la trompe d'Eustache et le nerf auditif. »
- « Évite que les lignes de repère se croisent et adopte un style épuré de manuel. »
Le générateur de schéma d'anatomie de l'oreille en fait une figure modifiable : vous renommez une structure ou ajoutez une annotation avec des mots plutôt que de tout redessiner.
Liste de vérification de l'exactitude
Avant de rendre un schéma de l'oreille, vérifiez :
- L'oreille externe, moyenne et interne sont clairement séparées.
- Le tympan se situe entre l'oreille externe et l'oreille moyenne.
- Les osselets sont annotés dans l'ordre : marteau, enclume, étrier.
- La cochlée et les canaux semi-circulaires sont dans l'oreille interne.
- La trompe d'Eustache et le nerf auditif sont annotés.
- Chaque ligne de repère touche la structure qu'elle nomme.
Guides de schémas connexes
- Annoter une cellule animale pour les figures de biologie cellulaire.
- Annoter un schéma du cerveau pour une autre visite guidée d'anatomie.
- Découvrez d'autres outils d'anatomie comme les générateurs de schéma de l'œil et de schéma du cœur.
FAQ
Quelles sont les trois grandes parties de l'oreille ? L'oreille externe (pavillon et conduit auditif), l'oreille moyenne (tympan et trois osselets) et l'oreille interne (cochlée, canaux semi-circulaires et nerf auditif).
Comment s'appellent les trois osselets de l'oreille ? Le marteau (malleus), l'enclume (incus) et l'étrier (stapes). Ce sont les plus petits os du corps humain.
Où se trouve la cochlée ? Dans l'oreille interne. Elle convertit les vibrations sonores en signaux électriques que le nerf auditif transporte jusqu'au cerveau.
Comment réaliser rapidement un schéma annoté de l'oreille ? Décrivez les régions et les structures au générateur de schéma d'anatomie de l'oreille et exportez une figure annotée ; retirez ensuite les annotations pour obtenir une fiche vierge.
