Научный руководитель только что сказал, что рукописи нужна «лучшая научная графика». Вы киваете, выходите из кабинета и понимаете, что не совсем поняли, что именно имелось в виду. Графики данных? Схемы механизмов? Обложка? Постерная версия? Всё сразу? «Научная графика» — один из тех собирательных терминов, которые все используют и никто не определяет.
Это руководство определяет его как следует — шесть конкретных категорий, которые реально встречаются в рецензируемых статьях, рабочий процесс для каждой и требования журналов, с которыми вы столкнётесь при подаче. Всё ниже основано на анализе более 400 журнальных иллюстраций из Nature, Cell, Science, JACS, PNAS и PLOS ONE за последние 18 месяцев.

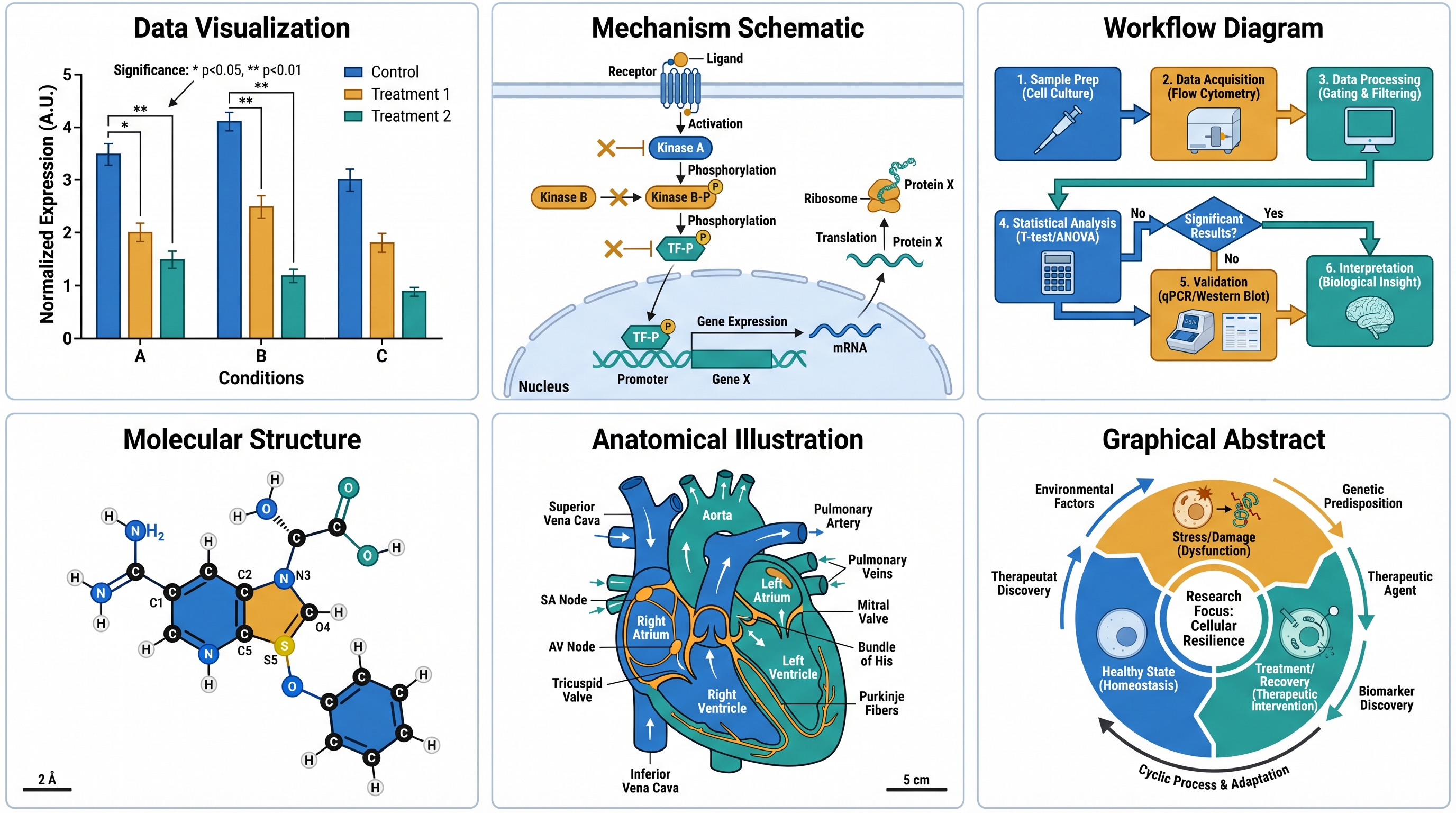

Шесть основных категорий научной графики, каждая со своей ролью в статье.
❌ Распространённые заблуждения — сразу исправим
Миф 1: «Научная графика — это графики из раздела результатов». Это одна категория из шести. Научная графика также включает схемы механизмов, экспериментальные рабочие процессы, молекулярные структуры, анатомические иллюстрации и cover-арт. У каждой — свои конвенции.
Миф 2: «Хорошая графика должна быть сделана в Illustrator». Многие иллюстрации в Nature Methods и Cell Reports нарисованы в Inkscape, Affinity, PowerPoint, BioRender или, всё чаще, в AI-инструментах. Софт имеет меньше значения, чем принципы дизайна. См. наше руководство о том, как рисовать научные иллюстрации, где эти принципы разобраны.
Миф 3: «Научной графике не обязательно выглядеть хорошо — важна наука». Это лишь наполовину правда. По данным опроса PLOS Biology 2023 года, рецензенты тратят примерно 60% времени рецензирования именно на иллюстрации. Некрасивые иллюстрации отклоняют чаще — независимо от качества науки под ними.
6 типов научной графики
Тип 1: визуализации данных
Что это: график, передающий количественные результаты — столбчатые, линейные, точечные, ящичковые, тепловые карты, volcano plot, кривые Каплана–Мейера.
Где встречается: в разделе результатов каждой количественной статьи. Обычно основная рабочая лошадка Figures 2–5.
Как сделать правильно:
- Постройте график в аналитическом инструменте (R + ggplot2, Python + matplotlib или seaborn, GraphPad Prism или Origin)
- Экспортируйте в 300 DPI растр или как SVG (SVG лучше)
- Импортируйте в редактор графики (Illustrator / Inkscape / SciDraw) только для унификации типографики и добавления маркеров значимости
Типичные ошибки:
- Подписи осей в serif-шрифте, когда остальная статья — sans-serif
- Три цвета столбцов там, где хватило бы двух
- Звёздочки значимости, не выровненные со скобками сравнений
- Ошибки без пояснения SD vs SEM в подписи
Рекомендации по инструментам: R + ggplot2 до сих пор золотой стандарт визуализации данных. AI-инструменты здесь слабее — они не знают ваших реальных чисел.
Тип 2: схемы механизмов
Что это: диаграмма, объясняющая, как работает биологический, химический или физический процесс, — сигнальные каскады, механизмы реакций, молекулярные взаимодействия.
Где встречается: вступительная иллюстрация большинства механизм-ориентированных статей или финальная «модель», обобщающая находки.
Как сделать:
- Сформулируйте механизм одним предложением, прежде чем открывать инструмент
- Запишите каждый шаг как пункт (каждый пункт превращается в стрелку)
- Определите соотношение сторон: 16:9 для широких путей, 4:3 для компактных механизмов
- Нарисуйте основной путь прямой линией
- Подписывайте каждую молекулу полным именем в кавычках
Типичные ошибки:
- Попытка показать весь путь, когда важна лишь одна ветвь
- Хаос стрелок (5 разных стилей, значащих разное)
- Карикатурные «кляксы» вместо узнаваемых молекулярных форм
Рекомендации по инструментам: BioRender для канонических биологических путей, SciDraw для кросс-областных схем механизмов (работает для биологии, химии и материаловедения).
Тип 3: диаграммы экспериментальных рабочих процессов
Что это: пошаговая диаграмма методов — подготовка образца, обработка, измерение, анализ, валидация.
Где встречается: Figure 1 многих методичных статей или сам раздел методов в дополнительных материалах.
Как сделать:
- Выпишите каждый шаг, включая промывки и инкубации
- Сгруппируйте в 3–5 фаз
- Используйте один горизонтальный ряд стрелок
- Раскрасьте по фазам (не более 4 цветов)
- Добавьте временные отметки под каждым шагом — читатели больше доверяют методам с таймингом
Типичные ошибки:
- Пропуск «очевидных» шагов (которые рецензенты отметят как недостающие)
- Разные стили стрелок без причины
- Забытые размеры выборок
Рекомендации по инструментам: SciDraw, Inkscape, PowerPoint. Для чистых flowchart-задач даже Lucidchart или draw.io могут выручить.
Тип 4: молекулярные и структурные иллюстрации
Что это: представление молекулы, белка, кристалла или наноматериала — 2D-структурные формулы, 3D-модели «шар-палочка», ribbon-диаграммы, space-filling-модели.
Где встречается: в статьях по химии и структурной биологии, особенно в Figure 1 (для представления молекулы) и Figure 4+ (для демонстрации связывания или конформационных изменений).
Как сделать:
- Для малых молекул (лекарств, метаболитов): используйте ChemDraw или MarvinSketch — не пытайтесь рисовать в Illustrator
- Для белков и макромолекул: используйте PyMOL, ChimeraX или VMD, рендерите в изображение
- Для концептуальных молекулярных карикатур: используйте AI-инструменты (SciDraw) или библиотеки иконок (BioRender)
Типичные ошибки:
- Использование цветов ChemDraw по умолчанию, которые не совпадают с палитрой статьи
- Перегрузка одной иллюстрации множеством конформационных снимков
- Забытая масштабная линейка на кристаллических структурах

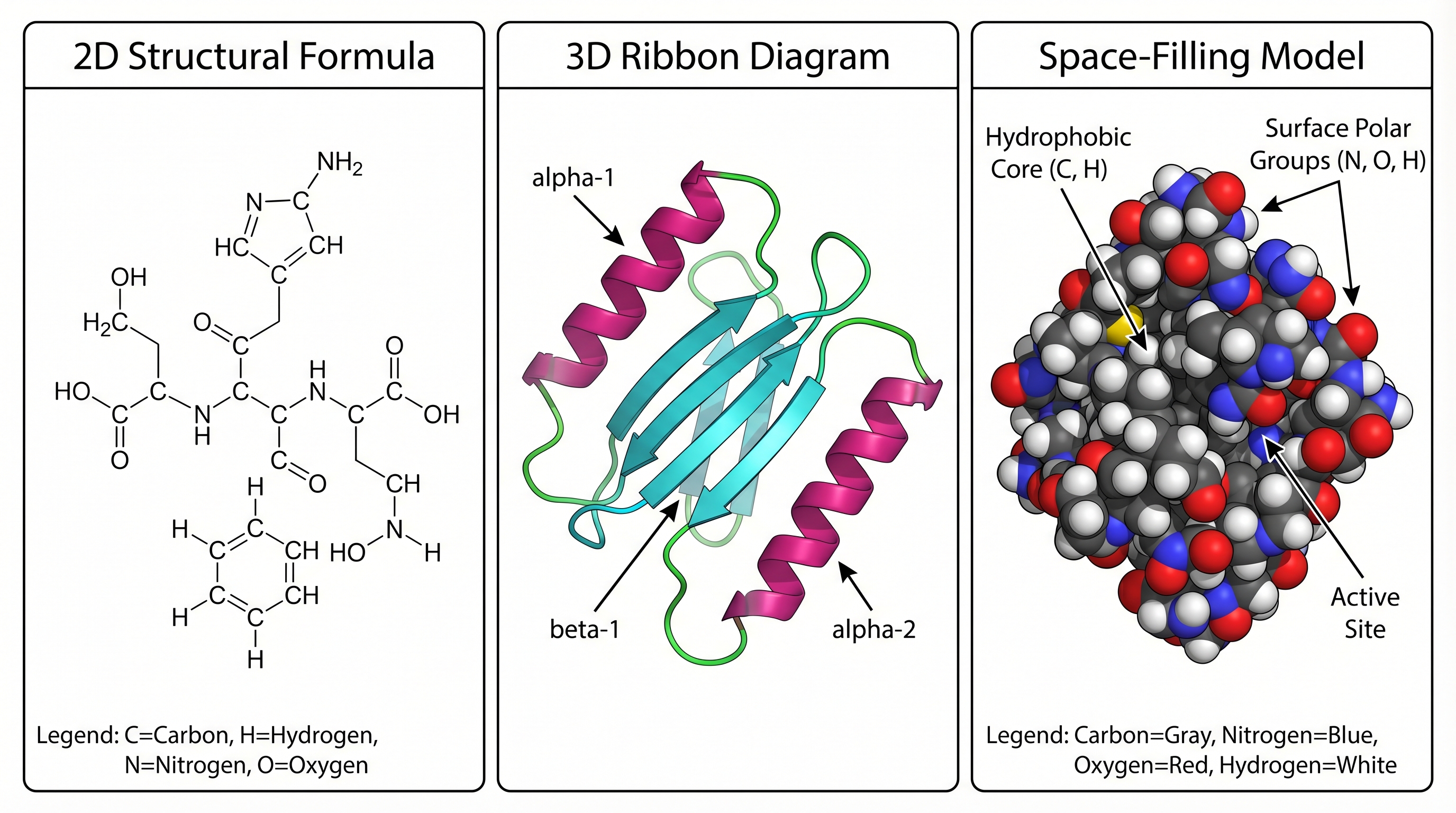

Три способа показать одну и ту же молекулу: 2D-формула, 3D-ribbon и space-filling. Выбирайте в зависимости от того, какое свойство нужно подчеркнуть.
Рекомендации по инструментам: ChemDraw плюс PyMOL для реальной работы. SciDraw — для концептуальных «карикатурных» версий, встраиваемых в более крупную схему механизма.
Тип 5: анатомические и биомедицинские иллюстрации
Что это: изображения систем организма, тканей, органов или клинических процедур — тот тип иллюстрации, который вы видите в медицинских журналах и биологических учебниках.
Где встречается: в клинических статьях, обзорных публикациях, материалах медицинского образования.
Как сделать:
- Уточните конкретную анатомическую структуру (не «сердце», а «левый желудочек, задний вид»)
- Определите стиль: схематичный (плоские цвета, чёткие подписи) или реалистичный (с тенями и текстурой)
- Проверьте, принимает ли журнал плоский стиль — некоторые медицинские журналы до сих пор предпочитают реалистичный или полуреалистичный
Типичные ошибки:
- Анатомические неточности (сосуд входит не с той стороны, нервы в неверном сплетении)
- Стиль слишком «учебникового» вида для исследовательской статьи
- Отсутствие масштабных отсылок
Рекомендации по инструментам: SciDraw для схематичного стиля, Adobe Illustrator для кастомной реалистики, BioRender для готовых анатомических иконок. Наш инструмент медицинской инфографики настроен именно под эту категорию.
Тип 6: cover-арт и графические абстракты
Что это: одно изображение, подытоживающее всю статью, — для обложки журнала, TOC-графики или поста в соцсетях.
Где встречается: подаётся отдельным файлом к рукописи или встраивается в начало статьи.
Как сделать:
- Используйте квадратное (1:1) или портретное (3:4) соотношение сторон — проверьте спецификацию журнала
- Выберите одну визуальную метафору, передающую ключевой вывод
- Минимум текста: заголовок плюс один инсайт — и всё
- Стиль может быть более иллюстративным, чем у body-иллюстраций
- Проверьте на миниатюре — будет ли сообщение понятно при 200×200 пикселях?
Типичные ошибки:
- Четыре метафоры, втиснутые в одно изображение
- Текст, нечитаемый на миниатюре
- Стиль, настолько отличающийся от body-иллюстраций, что выглядит несогласованно
Рекомендации по инструментам: Midjourney для арт-ориентированных обложек, SciDraw для подписанных cover-иллюстраций, Photoshop или Affinity для финальной композиции. См. наш создатель графических абстрактов и требования к TOC-графике по журналам.
Как 6 типов укладываются в одну статью
Типичная исследовательская статья использует несколько типов графики в предсказуемом порядке:
| Иллюстрация | Тип | Назначение |
|---|---|---|
| Figure 1 | Схема механизма ИЛИ workflow | Представить проблему / метод |
| Figures 2–4 | Визуализации данных | Основные результаты |
| Figure 5 | Схема механизма (модельная иллюстрация) | Концептуальное резюме выводов |
| Supplementary | Микс всех типов | Вспомогательные данные и контроли |
| Графический абстракт | Cover / обобщение | Резюме в одной иллюстрации |
Понимание этого паттерна помогает спланировать набор иллюстраций до того, как вы начали рисовать. Нельзя садиться делать «иллюстрацию» — нужно садиться делать «Figure 1, схему механизма, представляющую белок-белковое взаимодействие, которое мы изучаем».
Научная графика против искусства: где проходит граница
Распространённая путаница: люди думают, что научная графика должна быть «артистичной», чтобы быть хорошей. Это не так. Хороший график данных эстетически приятен потому что чётко передаёт сообщение, а не потому что у него визуальный блеск.
Правило большого пальца:
- Body-иллюстрации (раздел результатов): приоритет — ясность, а не стиль. Минимум цветов, sans-serif подписи, прямые стрелки.
- Cover-арт и графические абстракты: здесь можно опираться на визуальную метафору и стиль. Это единственное место, где «артистические» инстинкты помогают.
Если вам, как учёному, сказали, что ваши иллюстрации выглядят «слишком простыми», — это почти всегда комплимент, замаскированный под критику. Простое и ясное побеждает перегруженное и «умное» десять раз из десяти.
Инструменты — сводно
| Тип графики | Лучший классический инструмент | Лучший AI-инструмент | Наша рекомендация |
|---|---|---|---|
| Визуализация данных | R + ggplot2 / Python | Н/Д (AI не знает ваших данных) | Классика выигрывает |
| Схема механизма | Illustrator / BioRender | SciDraw | SciDraw для скорости, Illustrator для полировки |
| Workflow-диаграмма | Illustrator / PowerPoint | SciDraw / Figurelabs | SciDraw |
| Молекулярные / структурные | ChemDraw + PyMOL | Н/Д для точных структур | Классика выигрывает |
| Анатомическая иллюстрация | Illustrator + референсы | SciDraw / Midjourney | SciDraw для схемы, MJ для реалистики |
| Cover-арт / абстракт | Illustrator / Photoshop | Midjourney / SciDraw | Гибрид Midjourney + SciDraw |
Начните создавать следующую научную графику
Если вы рисуете схему механизма, workflow-диаграмму, концептуальную молекулярную карикатуру, анатомическую иллюстрацию или графический абстракт, бесплатный тариф SciDraw даёт 50 кредитов в месяц — достаточно для 10 иллюстраций. Экспорт — SVG, так что результат можно открыть в Illustrator или PowerPoint и довести до вкуса.
Для визуализаций данных и молекулярных структур оставайтесь на R/Python/ChemDraw — AI ещё не догнал количественную сторону.
Как использовать это руководство — по тому, кто вы
- Вы аспирант первого года, пытаетесь понять, какую именно иллюстрацию требует научный руководитель: прочтите раздел, соответствующий его запросу, и сопоставьте с одним из шести типов. Затем следуйте рецепту этого типа.
- Вы аспирант старших курсов, пишете первую самостоятельную статью: распределите свои 5–6 иллюстраций по паттерну выше (механизм → данные → данные → данные → модель). Это именно та структура, которую ожидают рецензенты.
- Вы руководитель группы: поделитесь этим руководством со студентами, чтобы у всех был общий словарь, когда вы говорите «научная графика».
- Вы медицинский иллюстратор или фриланс-коммуникатор в науке: ваши зоны — Тип 5 (анатомия) и Тип 6 (cover-арт). SciDraw ускоряет Тип 5, Midjourney — Тип 6.
Научная графика — это аргумент в визуальной форме. Если вы не можете сформулировать аргумент одним предложением, ни один инструмент не спасёт иллюстрацию.
