Визуализация молекулярной структуры необходима для представления исследований в области химии, биохимии и структурной биологии. Независимо от того, иллюстрируете ли вы сайт связывания лекарственного средства, белковый комплекс или новое соединение, эффективная молекулярная графика может изменить влияние вашей статьи.
Это руководство охватывает все, от основных концепций до передовых методов создания молекулярных визуализаций публикационного качества.
Эффективная молекулярная визуализация оживляет структуры
Почему Молекулярная Визуализация Важна
Четкие молекулярные визуализации помогают:
- Объяснить механизмы: Показать, как взаимодействуют молекулы
- Представить структуры: Четко отобразить 3D-компоновки
- Поддержать гипотезы: Предоставить визуальные доказательства
- Привлечь читателей: Сделать сложные данные доступными
Типы Молекулярной Визуализации
1. Представления Малых Молекул
2D Структурные Формулы
- Скелетные (линейно-связевые) структуры
- Клин-пунктирная стереохимия
- Выделенные функциональные группы
3D Молекулярные Модели
- Шаростержневые модели
- Пространственно-заполняющие (CPK) модели
- Каркасные представления
2. Макромолекулярные Структуры
Визуализации Белков
- Ленточные/мультяшные представления
- Поверхностные представления
- Выделение доменов
- Фокус на активном сайте
Визуализации Нуклеиновых Кислот
- Представления двойной спирали
- Детали пары оснований
- Белково-ДНК комплексы
3. Сложные Ансамбли
Многокомпонентные системы
- Белковые комплексы
- Структуры вирусов
- Мембранно-встроенные белки
- Супрамолекулярные ансамбли
Стили Представления
Мультяшное/Ленточное Представление
Лучше всего подходит для отображения вторичной структуры белка:
- Альфа-спирали в виде спиралей/лент
- Бета-листы в виде стрелок
- Петли в виде трубок
AI prompt:
Protein ribbon diagram showing [protein name],
alpha helices in red, beta sheets in blue,
loop regions in gray,
N-terminus and C-terminus labeled,
key domains highlighted,
publication-quality structural biology styleПоверхностное Представление
Лучше всего подходит для отображения:
- Связывающих карманов
- Электростатического потенциала
- Паттернов гидрофобности
- Молекулярной формы
AI prompt:
Protein surface representation,
electrostatic potential coloring (red negative, blue positive),
ligand binding pocket clearly visible,
bound small molecule in stick representation,
structural biology journal styleШаростержневая Модель
Лучше всего подходит для отображения:
- Атомных компоновок
- Геометрии связей
- Координационного окружения
- Деталей активного сайта
AI prompt:
Ball-and-stick model of [molecule/active site],
atoms colored by element (C gray, O red, N blue, S yellow),
bonds as cylindrical sticks,
hydrogen bonds shown as dashed lines,
key interactions labeledПространственно-Заполняющая (CPK) Модель
Лучше всего подходит для отображения:
- Молекулярной формы
- Поверхностной комплементарности
- Стерических столкновений
- Сравнения размеров
AI prompt:
Space-filling model of [molecule],
van der Waals radii representation,
standard CPK coloring,
showing molecular surface and shape,
chemistry publication style
Различные стили визуализации служат разным целям
Создание Молекулярных Визуализаций
Для Малых Молекул
Химическая структура с контекстом:
Small molecule drug structure visualization,
2D structure with stereochemistry clearly shown,
key pharmacophore features highlighted,
3D conformer alongside,
binding mode indicated if relevant,
medicinal chemistry publication styleВизуализация механизма реакции:
Organic reaction mechanism illustration,
starting material → transition state → product,
electron flow arrows,
orbital interactions shown for key steps,
energy diagram alongside,
organic chemistry education styleДля Белков и Макромолекул
Структура отдельного белка:
Protein structure illustration for journal,
[protein name/PDB ID] ribbon representation,
catalytic residues highlighted in stick form,
substrate/ligand in binding pocket,
key structural features labeled,
Nature/Science publication styleБелково-белковое взаимодействие:
Protein complex visualization,
two interacting proteins in different colors,
interface residues highlighted,
key contacts shown as dashed lines,
rotation showing binding interface,
structural biology journal styleМеханизм фермента:
Enzyme active site visualization,
catalytic residues in stick representation,
substrate positioned in active site,
proposed mechanism with arrows,
stabilizing interactions shown,
biochemistry journal publication styleДля Нуклеиновых Кислот

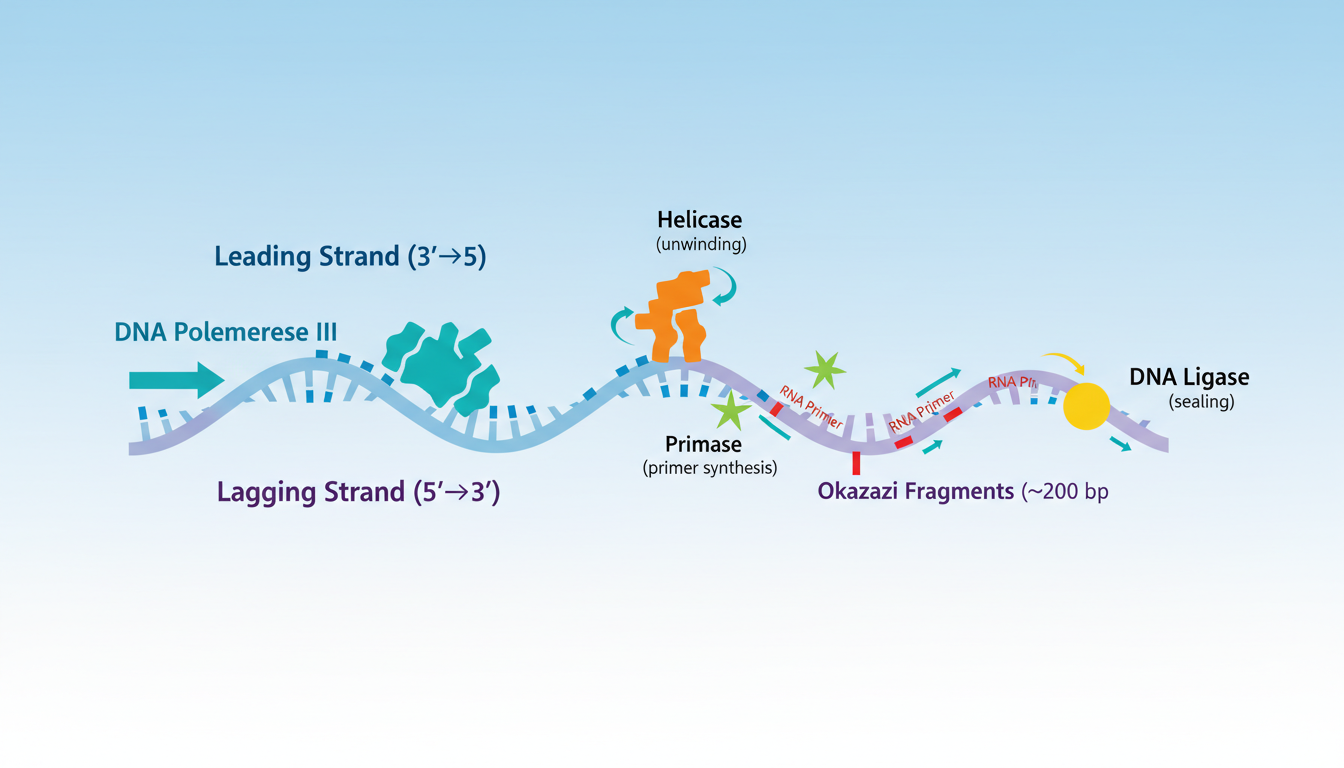

Структура ДНК:
DNA double helix visualization,
B-form DNA structure,
base pairs visible in center,
major and minor grooves labeled,
sugar-phosphate backbone highlighted,
molecular biology textbook styleДНК-белковый комплекс:
Transcription factor bound to DNA,
protein in cartoon/surface hybrid,
DNA in stick/cartoon hybrid,
specific base contacts highlighted,
recognition sequence labeled,
structural biology publication styleПрограммные Инструменты для Молекулярной Визуализации
Специализированная Молекулярная Графика
| Software | Best For | Cost |
|---|---|---|
| PyMOL | Publication figures | Free/$) |
| ChimeraX | Complex assemblies | Free |
| VMD | MD simulations | Free |
| Maestro | Drug design | Commercial |
Для 2D Химических Структур
| Software | Best For | Cost |
|---|---|---|
| ChemDraw | Publication quality | Commercial |
| MarvinSketch | Free alternative | Free |
| RDKit | Programmatic | Free |
Инструменты с Поддержкой ИИ
Scidraw AI для:
- Концептуальных молекулярных иллюстраций
- Диаграмм механизмов
- Графики TOC с молекулами
- Образовательных визуализаций
Цветовые Схемы и Соглашения
Стандартные Цвета Элементов (CPK)
| Element | Color |
|---|---|
| Carbon | Gray/Black |
| Oxygen | Red |
| Nitrogen | Blue |
| Sulfur | Yellow |
| Phosphorus | Orange |
| Hydrogen | White |
Цвета Вторичной Структуры
Соглашение 1 (распространенное):
- Спирали: Красный/Розовый
- Листы: Желтый/Синий
- Петли: Зеленый/Серый
Соглашение 2 (радуга по последовательности):
- N-конец: Синий
- C-конец: Красный
- Градиент по последовательности
Функциональное Окрашивание
- Электростатическое: Красный (отрицательный) → Белый (нейтральный) → Синий (положительный)
- Гидрофобность: Зеленый (гидрофобный) → Белый → Фиолетовый (гидрофильный)
- B-фактор: Синий (низкий) → Красный (высокий)
Требования к Публикации
Разрешение и Формат
Для журналов:
- Минимум 300 DPI
- Предпочтительно TIFF или EPS
- Вектор, когда это возможно
- CMYK для печати
Для презентаций:
- Достаточно 150 DPI
- Полезен PNG с прозрачностью
- Цветовой режим RGB
Композиция Рисунка
- Выберите подходящее представление для вашего сообщения
- Используйте последовательное окрашивание во всей статье
- Включите информацию о масштабе, когда это уместно
- Четко обозначьте ключевые особенности
- Предоставьте несколько видов, если это необходимо
Стерео Изображения
Некоторые журналы принимают стереопары:
- Перекрестный или параллельный просмотр
- Включите инструкции для просмотра
- Обеспечьте надлежащее разделение
Передовые Методы
Выделение Областей Интереса
Protein structure with highlighted binding site,
overall structure in transparent surface,
binding site residues in solid surface,
bound ligand in stick representation,
key interactions labeled,
publication-ready molecular graphicsОтображение Движения и Динамики
Protein conformational change visualization,
two states superimposed,
mobile regions highlighted,
arrows indicating direction of movement,
RMSD values noted,
structural biology dynamics figureРазрезы
Protein channel cut-away visualization,
surface representation cut to show interior,
channel lining residues visible,
ion/substrate path indicated,
selectivity filter highlighted,
membrane protein visualization styleРаспространенные Ошибки, Которых Следует Избегать
1. Неправильный Выбор Представления
Проблема: Использование поверхности, когда важны связи Решение: Сопоставьте представление с сообщением
2. Загроможденные Виды
Проблема: Слишком много деталей заслоняет ключевые особенности Решение: Упростите; используйте прозрачность; сосредоточьтесь на важных элементах
3. Плохой Выбор Цвета
Проблема: Цвета, которые конфликтуют или не имеют контраста Решение: Используйте установленные соглашения; протестируйте на разных дисплеях
4. Отсутствие Контекста
Проблема: Структура без биологического контекста Решение: Включите метки, аннотации и пояснительные элементы
5. Низкое Разрешение
Проблема: Пиксельные изображения в публикации Решение: Рендерите в высоком разрешении; используйте трассировку лучей
Создание Молекулярной Графики с Помощью ИИ
Когда Использовать ИИ
Инструменты ИИ, такие как Scidraw AI, превосходны в:
- Концептуальных молекулярных иллюстрациях
- Диаграммах механизмов
- Образовательных визуализациях
- Графиках TOC, сочетающих молекулы с другими элементами
Примеры Запросов ИИ
Концепция открытия лекарств:
Drug discovery process illustration,
target protein structure (stylized),
small molecule library screening concept,
lead compound binding visualization,
optimization cycle depicted,
pharmaceutical research styleБиохимический путь:
Metabolic pathway with molecular detail,
key enzymes as simplified structures,
substrate/product transformations,
cofactors indicated,
energy/electron flow shown,
biochemistry textbook illustrationСтруктурно-биологические исследования:
Cryo-EM structure determination illustration,
sample preparation → grid → microscope → data,
2D class averages → 3D reconstruction,
final atomic model,
structural biology methods figureРабочий Процесс для Рисунков для Публикации
Шаг 1: Получите/Сгенерируйте Структуру
- Загрузите из PDB (белки)
- Сгенерируйте с помощью ChemDraw (малые молекулы)
- Создайте с помощью программного обеспечения для моделирования (гипотетические)
Шаг 2: Выберите Программное Обеспечение для Визуализации
- PyMOL/ChimeraX для макромолекул
- ChemDraw для 2D структур
- Scidraw AI для концептуальных иллюстраций
Шаг 3: Выберите Представление
- Сопоставьте представление с сообщением
- Учитывайте уровень знаний аудитории
- Подумайте о конечном размере рисунка
Шаг 4: Примените Стилизацию
- Цветовая схема
- Освещение и фон
- Метки и аннотации
Шаг 5: Рендеринг и Экспорт
- Высокое разрешение (300+ DPI)
- Подходящий формат
- Несколько версий, если необходимо
Начните Создавать Молекулярные Визуализации
Превратите свои молекулярные структуры в убедительные рисунки:
- Используйте Scidraw AI для концептуальных молекулярных иллюстраций
- Комбинируйте со специализированным программным обеспечением для структуры для точных моделей
- Следуйте требованиям конкретного журнала
- Создавайте последовательную графику, готовую к публикации
Ваши структурные данные заслуживают визуализации, которая четко передает их значение.
