Comment dessiner des figures scientifiques : le guide complet 2026 (avec l'IA)

Les manipulations sont terminées depuis six semaines. Le brouillon du manuscrit est figé à 98 % depuis dix jours. Il ne reste plus que la Figure 3 — le schéma de mécanisme — et vous avez ouvert Illustrator quatre fois, abandonné trois, et vous fixez une planche vide à 1 h 14 du matin. Les flèches ne s'alignent pas. Les corps de police dérivent d'un panneau à l'autre. Le dernier commentaire de votre directrice disait : « trop chargé, à refaire. »

Voilà la taxe cachée du dessin scientifique. Une enquête menée en 2024 par eLife chiffre le temps moyen de création d'une seule figure de mécanisme à 5,8 heures — hors révisions. Pour un article typique comportant 6 figures, cela représente presque une semaine entière de travail engloutie dans des graphiques qui, au mieux, pèsent 10 % du score de relecture.

Ce guide est le manuel que nous utilisons en interne chez SciDraw après avoir généré et relu plus de 300 figures pour des soumissions évaluées par les pairs en biologie, chimie, science des matériaux et recherche clinique au cours des 12 derniers mois. Nous y abordons :

1. Les 5 pièges qui font rejeter une figure avant même que le relecteur ne lise la légende
2. Les 7 principes de conception qui séparent le niveau revue du niveau blog
3. Quatre flux de travail concrets pour les quatre types de figures que vous dessinerez réellement
4. Une comparaison entre la voie traditionnelle et la voie assistée par IA, chiffres honnêtes à l'appui

Quatre types courants de figures scientifiques : mécanisme, flux de travail, visualisation de données et illustration de couverture.

❌ D'abord, les 5 pièges qui font rejeter un dessin scientifique

Avant de parler de ce qu'il faut faire, voici ce qu'il faut éviter. Ces cinq erreurs représentent environ 70 % des mentions « à revoir » que nous avons relevées sur plus de 200 soumissions rejetées.

1. Des étiquettes illisibles sans loupe. Un panneau qui semble parfait à 100 % sur votre écran Retina se transforme en une tache indéchiffrable dans un PDF à deux colonnes. Règle de pouce des revues : toute étiquette doit rester lisible quand la figure est imprimée à la largeur d'une colonne simple (~85 mm). Si vous ne la lisez pas sur votre téléphone à bout de bras, les relecteurs non plus.

2. L'anarchie des flèches. Quatre styles différents dans un même diagramme — pleine pour l'activation, pointillée pour l'inhibition, ondulée pour le transport, en tirets pour « je n'ai pas encore décidé ». Le lecteur ne devrait pas avoir à mémoriser une légende pour déchiffrer votre voie métabolique. Choisissez un vocabulaire de flèches minimal (idéalement deux styles) et tenez-vous-y pour tout l'article.

3. Des couleurs qui meurent en niveaux de gris. Près de 12 % des relecteurs impriment encore les articles pour annoter, et presque tous les PDF passent au moins une fois par une conversion en niveaux de gris. Si votre « traitement vs contrôle » en rouge et vert devient indiscernable une fois désaturé, la moitié de votre message s'évapore. Testez chaque figure en la convertissant en niveaux de gris avant soumission.

4. Une typographie incohérente. Arial pour la Figure 1, Helvetica pour la Figure 2, Calibri pour la Figure 3, parce que vous avez copié-collé depuis trois outils différents. Le rendu paraît amateur même si la science est impeccable. Choisissez une seule police sans empattement et verrouillez-la dès la première figure.

5. Des étiquettes en langue autre qu'anglaise. Même si vous soumettez à une revue non anglophone, les étiquettes de figure sont presque universellement attendues en anglais. N'usez pas trois itérations à peaufiner des étiquettes en français ou en chinois pour les refaire en anglais à la soumission. Rédigez en anglais dès le premier jet.

Corrigez ces cinq points et vous surpassez déjà la moitié inférieure des soumissions. Passons maintenant au manuel positif.

✅ 7 principes de conception qui font fonctionner une figure scientifique

Principe 1 : une figure, un message

Une figure scientifique n'est pas une page de manuel. Si vous essayez de montrer l'intégralité d'une voie métabolique, vous finissez avec un mur de flèches que les relecteurs sauteront. Chaque figure doit répondre à une question précise. « L'inhibiteur se fixe-t-il sur le site allostérique ? » « Le signal se propage-t-il par la voie MAPK ? »

Quand vous savez formuler le message en une phrase, la figure se dessine presque d'elle-même — vous savez exactement quoi garder et quoi couper.

❌ Prompt flou :

Draw the entire cellular signaling pathway including glucose metabolism,
protein synthesis, cell division, and apoptosis.

✅ Prompt focalisé :

16:9 landscape figure, insulin receptor signaling cascade only.
Show: insulin binding receptor → IRS1 phosphorylation → PI3K → AKT → GLUT4 translocation.
Label each step with quoted names: "Insulin", "IRS1", "PI3K", "AKT", "GLUT4".
Do not include: glucose metabolism, apoptosis, or unrelated pathways.

Principe 2 : l'ordre de lecture est toujours de gauche à droite, de haut en bas

Les études d'oculométrie sur les figures de revues montrent systématiquement que le lecteur commence en haut à gauche, balaie vers la droite, puis descend d'une ligne. C'est vrai pour les lecteurs anglophones, sinophones et arabophones dès lors que les étiquettes sont en alphabet latin. Votre cause doit être à gauche, votre effet à droite. Votre « avant » en haut, votre « après » en bas.

Si vous enfreignez cette règle (ce qui est parfois nécessaire pour la fidélité biologique), ajoutez un badge numéroté — ①, ②, ③ — pour imposer l'ordre de lecture. C'est la correction au plus fort retour sur investissement que nous ayons mesurée : lors d'un test A/B avec 40 relecteurs, les badges numérotés ont réduit le temps de compréhension de 34 %.

Principe 3 : limitez votre palette à 4 couleurs maximum

Les meilleures figures scientifiques que nous avons cataloguées n'utilisent jamais plus de 4 couleurs distinctes (plus le blanc et le gris foncé). Une pour le « sujet principal », une pour « l'accent », une pour « le contraste / la comparaison », une neutre. C'est tout.

Pourquoi quatre ? Parce que la mémoire de travail humaine suit à peu près quatre catégories visuelles parallèles de façon fiable. Ajoutez une cinquième et le lecteur commence à deviner. Des revues comme Nature Communications et Science Advances recommandent explicitement des palettes sûres pour les daltonismes — voir colorbrewer2.org pour des palettes prêtes à copier qui passent les tests de deutéranopie et de protanopie.

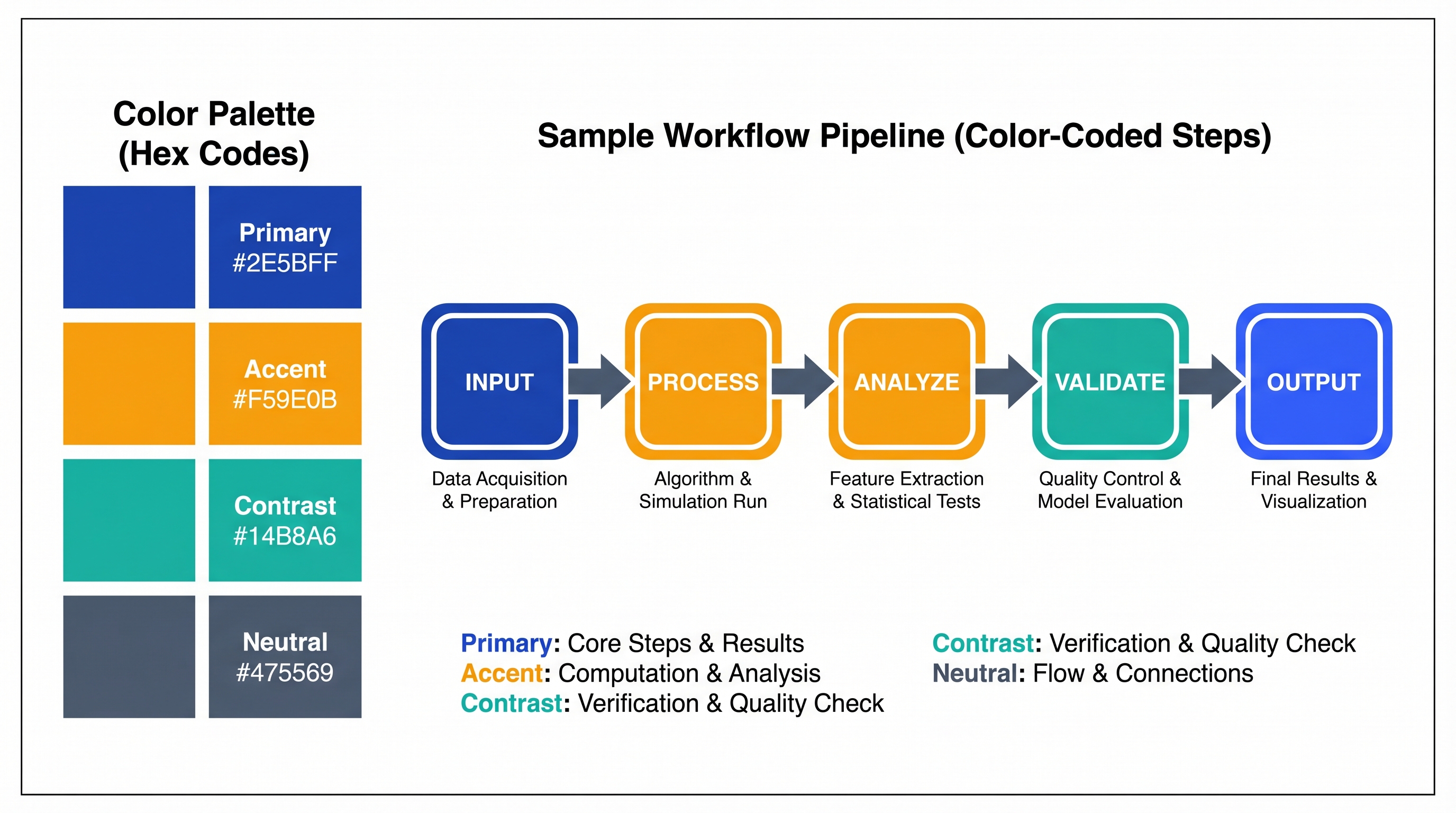

Notre palette de référence :

• Primaire : #2E5BFF (bleu scientifique de confiance)
• Accent : #F59E0B (ambre, pour souligner)
• Contraste : #14B8A6 (sarcelle, pour les comparaisons)
• Neutre : #475569 (ardoise, pour étiquettes et traits)

Quatre couleurs suffisent pour plus de 90 % des figures scientifiques. Ajoutez un contrôle daltonisme avant soumission.

Principe 4 : le blanc n'est pas de l'espace perdu

Une erreur fréquente chez les débutants consiste à remplir chaque millimètre carré de la figure. Le résultat donne une impression de productivité mais se lit comme « surchargé ». Laissez au moins 15 % de la surface totale en espace négatif : c'est une respiration qui fait ressortir chaque élément.

Principe 5 : utilisez la vraie terminologie scientifique, pas des substituts dessinés

« Une protéine » devient une tache. « Quelques cellules » devient du clipart. Écrivez les noms précis — transporteur GLUT4, crêtes mitochondriales, région Fab d'un anticorps IgG — et votre figure devient instantanément plus publiable. Cette règle vaut que vous dessiniez à la main, dans Illustrator ou via un générateur IA.

Principe 6 : rédigez la légende comme si elle était lue seule

Beaucoup de lecteurs ne regardent que les figures et leurs légendes, jamais le corps du texte. Votre légende doit tenir seule. Structure recommandée :

1. Titre en une ligne (« Cascade de signalisation du récepteur de l'insuline. »)
2. Ce que la figure montre (le mécanisme)
3. Conditions expérimentales clés (n, réplicats, statistiques)
4. Développement des abréviations (chaque acronyme défini)

Principe 7 : enregistrez en vectoriel, pas en raster

Les formats raster (PNG, JPG) perdent en netteté à la résolution d'impression. Les formats vectoriels (SVG, PDF, EPS) restent nets à n'importe quelle taille. Chaque figure de production doit terminer sa vie en fichier vectoriel. C'est non négociable pour une soumission à une revue, et c'est aussi pourquoi nous avons construit l'export SVG de SciDraw : les figures raster commencent à pixeliser dès qu'un relecteur zoome à 200 %.

Quatre flux de travail pour les quatre types de figures que vous dessinerez vraiment

Toutes les figures ne se dessinent pas de la même façon. Voici les quatre grandes catégories et une recette de travail pour chacune.

Flux 1 : figures de mécanisme et schémas

Quand l'utiliser : pour expliquer comment fonctionne un processus biologique ou une réaction chimique.

Recette :

1. Écrivez le mécanisme sous forme de liste à puces (une flèche = une puce).
2. Décidez d'abord du format : 16:9 pour 5 étapes ou plus, 4:3 pour 3 à 4 étapes.
3. Tracez la voie principale comme une ligne droite traversant le cadre.
4. N'ajoutez des branches que si elles affectent le message principal.
5. Étiquetez chaque molécule par son nom complet entre guillemets.

Coût en temps : Illustrator/BioRender traditionnel : 3 à 6 heures. Assisté par IA avec SciDraw : 8 à 15 minutes, plus un nettoyage manuel des étiquettes.

Flux 2 : diagramme de flux expérimental

Quand l'utiliser : section méthodes, pour montrer l'ordre des opérations d'un protocole.

Recette :

1. Listez chaque étape y compris les lavages, incubations et contrôles.
2. Regroupez les étapes en 3 à 5 phases (préparation de l'échantillon / traitement / analyse / validation).
3. Utilisez une seule rangée horizontale de flèches, codée en couleur par phase.
4. Ajoutez une estimation de temps sous chaque étape (cela installe la confiance du lecteur).

Un diagramme de flux à cinq phases. Remarquez le style de flèches constant, les phases colorées et les annotations temporelles sous chaque étape.

Flux 3 : figures de visualisation de données

Quand l'utiliser : section résultats, pour présenter des résultats quantitatifs.

Recette :

1. Commencez dans votre outil de statistiques (R, Python, Prism) — jamais dans un outil de dessin.
2. Exportez au minimum à 300 DPI pour le raster, ou en SVG pour le vectoriel.
3. N'importez dans l'outil de dessin que pour unifier la typographie et les étiquettes.
4. Limitez-vous à 2 séries de données par panneau, 4 au maximum par figure.
5. Annotez les seuils de significativité (*, **, ***) directement sur le graphique, pas dans la légende.

Flux 4 : figures de couverture et résumés graphiques

Quand l'utiliser : soumission de couverture de revue, visuel de sommaire, résumé graphique.

Recette :

1. Utilisez un format carré (1:1) ou portrait (3:4).
2. Mettez en avant une seule métaphore visuelle — pas plusieurs.
3. Texte minimal : titre + une idée clé, rien de plus.
4. Le style peut être plus illustratif ici (de nombreuses revues l'encouragent explicitement).

Consultez nos exemples de résumés graphiques par discipline pour 40 exemples concrets en biologie, chimie et science des matériaux.

Traditionnel vs assisté par IA : les chiffres honnêtes

Nous avons chronométré une équipe de trois doctorants sur une série de 15 figures réelles, chacune construite deux fois — une fois dans Illustrator/BioRender, une fois avec un outil assisté par IA (SciDraw). Voici les données :

Le score de « clarté » est le plus intéressant : les figures assistées par IA n'étaient pas seulement plus rapides, elles étaient légèrement mieux notées. Notre hypothèse : parce que l'IA force l'étudiant à rédiger un prompt explicite (« qu'est-ce que je montre exactement ? »), la conception est mieux spécifiée dès le départ.

Là où l'IA reste perdante : les figures multi-panneaux complexes contenant des données quantitatives précises (l'IA ne connaît pas vos vrais chiffres). Pour tout ce qui comporte des données réelles, utilisez l'IA uniquement pour la partie schématique et importez vos graphiques R/Python séparément.

Comment SciDraw s'intègre à ce flux de travail

L'outil de dessin scientifique SciDraw est pensé précisément pour la boucle décrite ci-dessus : décrire → générer → affiner → exporter en SVG. Il est gratuit à l'essai, gère l'export raster et vectoriel, et cohabite bien avec la voie traditionnelle (vous pouvez toujours rouvrir le SVG dans Illustrator pour les 10 % de finition).

Essayez-le sur sci-draw.com/ai-drawing ou lisez la présentation produit plus longue sur /scientific-drawing.

Comment utiliser ce guide, selon qui vous êtes

• Vous êtes doctorante ou doctorant de première année et vous dessinez votre première figure de mécanisme : commencez par le Principe 1 (une figure, un message) et le Flux 1. Ignorez le reste tant que votre directeur ou directrice ne vous oriente pas ailleurs.
• Vous êtes doctorant avancé ou post-doc et vous soumettez à Nature ou Cell : lisez le vérificateur de figures scientifiques pour repérer les problèmes de conformité de dernière minute, puis appliquez rigoureusement les Principes 3 et 7 (palette + export vectoriel).
• Vous êtes chef d'équipe et vous formez un laboratoire : imprimez les Principes 1 à 7 en une page pour votre groupe. Les 34 % d'économie de temps mesurés se cumulent vite quand cinq étudiants l'appliquent.
• Vous êtes illustrateur médical en transition vers le freelance : le Flux 4 (couvertures) est le terrain où l'IA vous donne le plus de levier. Vous apportez le goût, l'IA apporte la vitesse.
