Diagramas esquemáticos científicos: bloques funcionales en lugar de CAD fotorrealista

Un paper de microfluídica fue a revisión con la misma observación escrita por tres revisores independientes: «No distingo qué entra y qué sale». El esquema era precioso — un render fotorrealista del chip desde el CAD, con tubos, bombas de jeringa y la mesada de laboratorio real al fondo. El equipo pensó que más detalle equivalía a más credibilidad. Los revisores pensaron que la figura era decoración.

El sentido del esquema es que no es una fotografía. Un esquema explica: entrada, procesamiento, observación, salida. Un revisor necesita seguir el experimento de izquierda a derecha en tres segundos. Esta guía da los cuatro tipos de esquema que cubren la mayoría de los montajes en ciencias físicas e ingeniería, con prompts que producen bloques funcionales en lugar de CAD decorativo.

Errores comunes que hacen fracasar los esquemas

• Tratar el esquema como documentación. Es una explicación, no un registro. El archivo CAD es documentación. El esquema es comunicación.
• Render fotorrealista. Impresiona, se lee como relleno. Los revisores quieren saber qué hace cada componente, no cómo se ve.
• Sin dirección de flecha o tipos de flecha incorrectos. Flujo de fluido, señal eléctrica, camino óptico y transferencia de datos necesitan flechas visualmente distintas. La mayoría de los esquemas usan una flecha para todo.
• Densidad de componentes que oculta el experimento. Mostrar cada tubo, conector y tornillo oscurece la historia de entrada → medición → salida.
• Fondos de laboratorio decorativos. Mesadas, manos, instrumentos al fondo. Nada de eso explica la ciencia.

Mal prompt vs. prompt mejor

Antes/después real sobre un esquema de montaje microfluídico:

Demasiado corto — produce una imagen fotorrealista estilo CAD sin flujo legible:

Draw a scientific schematic of our microfluidic chip experiment.

Reestructurado — produce un esquema funcional de izquierda a derecha:

Create a clean scientific schematic of a microfluidic experiment for a Lab on a Chip submission.
Left to right flow with four functional blocks: (1) input — two syringe pumps with reagent labels, (2) control — three-way valve, (3) chip — PDMS microfluidic device with a Y-junction and a 5 mm observation channel, (4) detection — fluorescence microscope with CMOS camera, (5) output — waste reservoir and a labeled "data" arrow to a computer block.
Use solid arrows for fluid flow, dashed arrows for optical path, dotted arrows for digital data.
Numbered callouts (1–5) at each component. White background, vector style, room for a legend below.
No photoreal rendering, no decorative lab bench, no realistic tubing — schematic only.
Output as layered SVG.

El segundo prompt hace que el esquema explique solo: tipos de flecha distintos, callouts numerados, orden de lectura de izquierda a derecha, y prohibición explícita de decoración.

Tres reglas para esquemas que pasan revisión

1. La dirección de lectura es lo primero que hace el ojo del revisor. Establécela — normalmente izquierda a derecha, a veces arriba a abajo. Indícala en el prompt.
2. El tipo de flecha lleva significado. Diferente física → diferente estilo de flecha. Fluido (sólida), óptico (punteada), datos (punteada fina), mecánico (flecha de bloque). Define cada flecha en la leyenda.
3. Los callouts numerados ganan a las etiquetas dispersas. Un esquema con cinco callouts numerados y una descripción de una línea por número se lee en segundos. Uno con doce etiquetas dispersas en minutos — y la mayoría de revisores no se molestará.

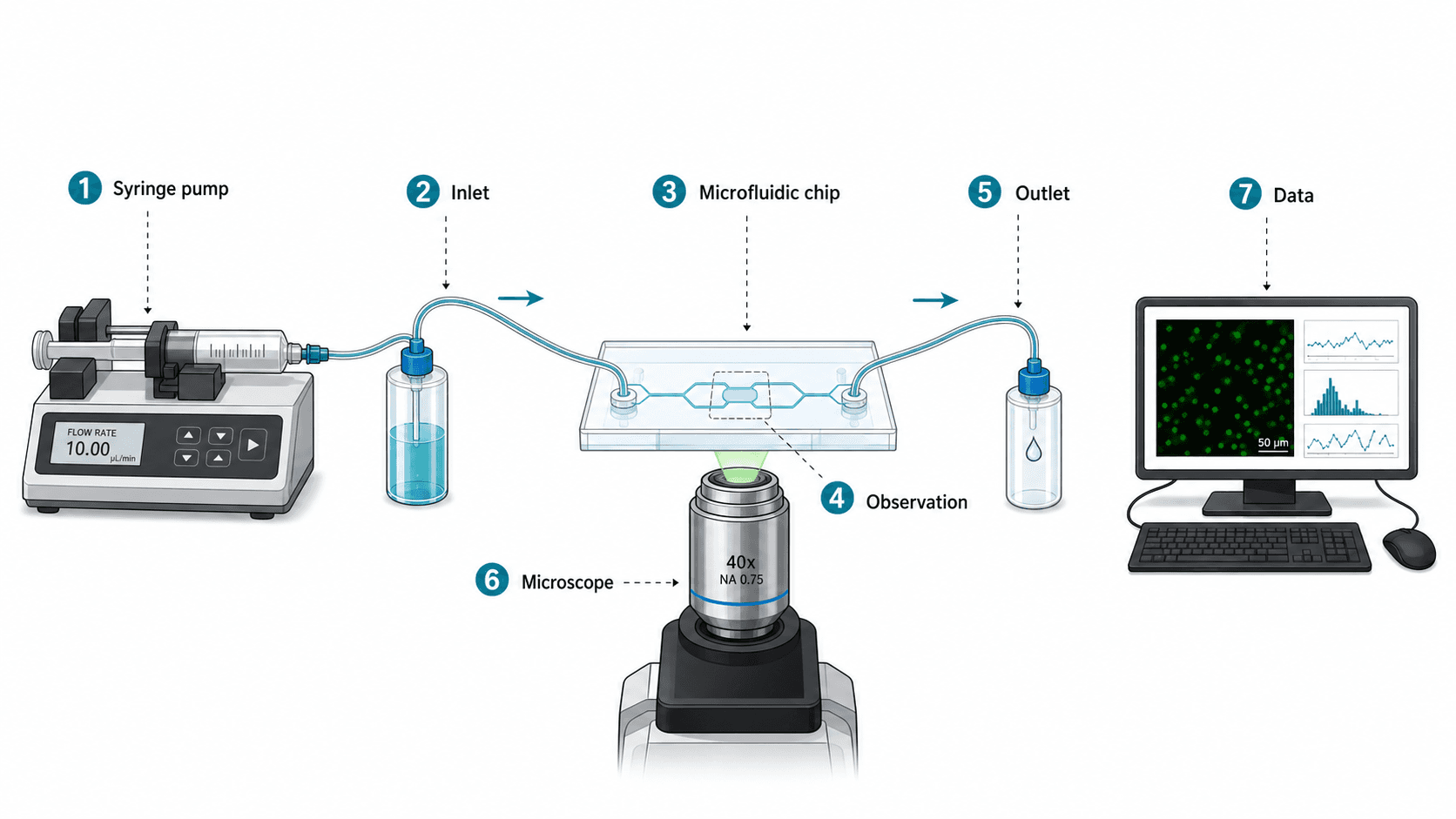

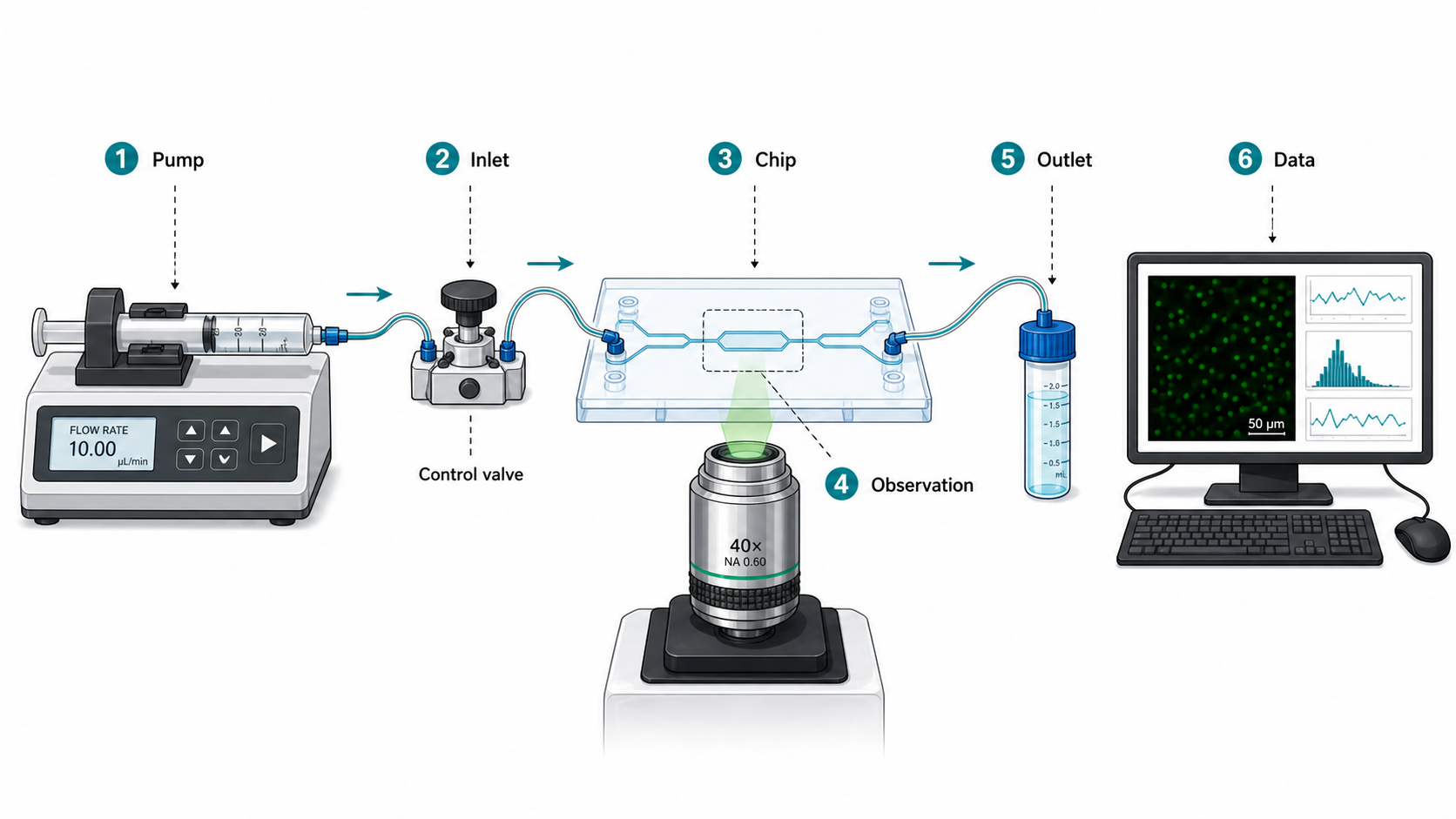

Imagen de ejemplo

Qué observar: el montaje físico es reconocible pero simplificado a bloques funcionales; dirección de fluido, punto de observación y salida de datos visualmente separados; el layout se lee de izquierda a derecha en pocos segundos; las etiquetas son lo bastante cortas para permanecer editables en SVG.

Plantillas listas para pegar por tipo de esquema

Sustituye el texto entre corchetes por tu montaje. Especifica siempre tipos de flecha y dirección de lectura.

1. Montaje microfluídico / reactor / sensor

Create a clean scientific schematic of a [microfluidic / continuous-flow reactor / sensor] setup for a [target journal] submission.
Left to right flow with these functional blocks: [input source], [control element], [main chip or device], [observation point], [outlet], [data acquisition].
Use solid arrows for [fluid / gas] flow, dashed arrows for optical signal, dotted arrows for digital data.
Numbered callouts (1–N) at each component, with a legend below.
White background, vector-style schematic, no photoreal rendering, no decorative lab bench.
Output as layered SVG so I can refine labels in Illustrator.

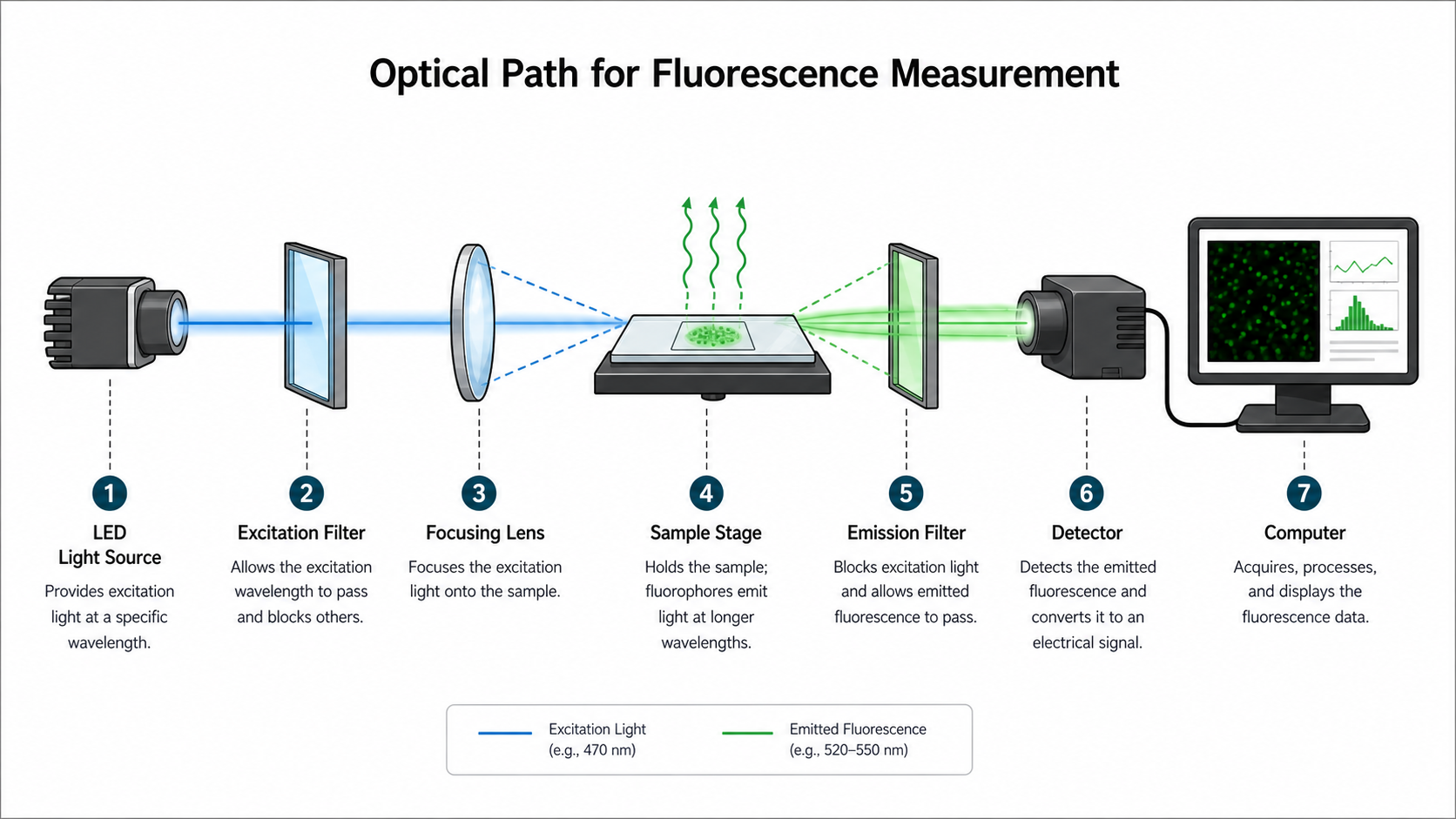

2. Esquema de camino óptico

Draw an optical path schematic for [experiment name, e.g., confocal Raman setup].
Components in order: [light source], [collimator], [filter / dichroic], [objective], [sample stage], [beam splitter if any], [detector], [data acquisition].
Use straight beam lines for optical paths; mark wavelength range on each segment if relevant.
Label key components only; no decorative bench, no shadows, no perspective tricks.
Vector style, white background. Output as layered SVG.

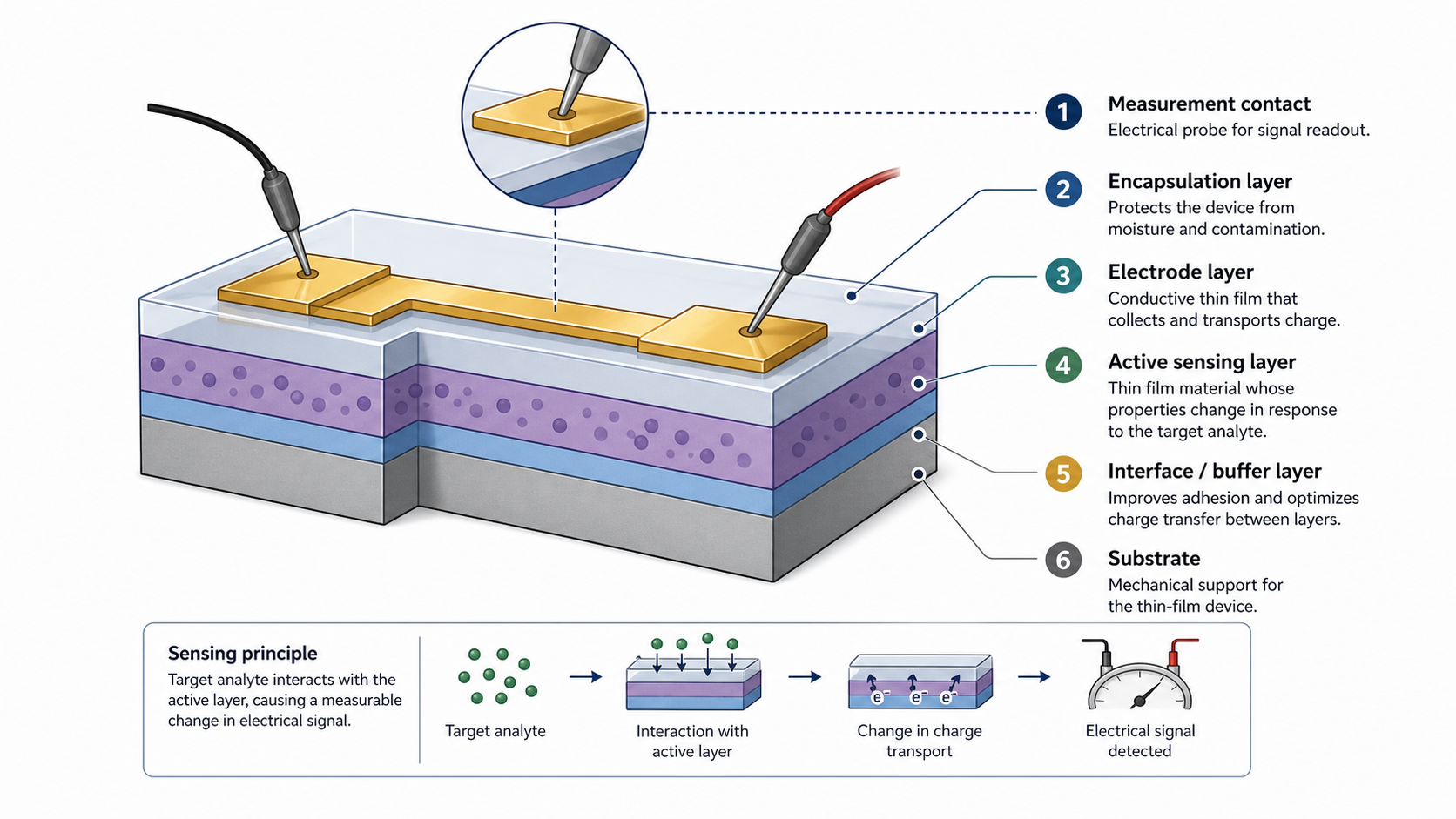

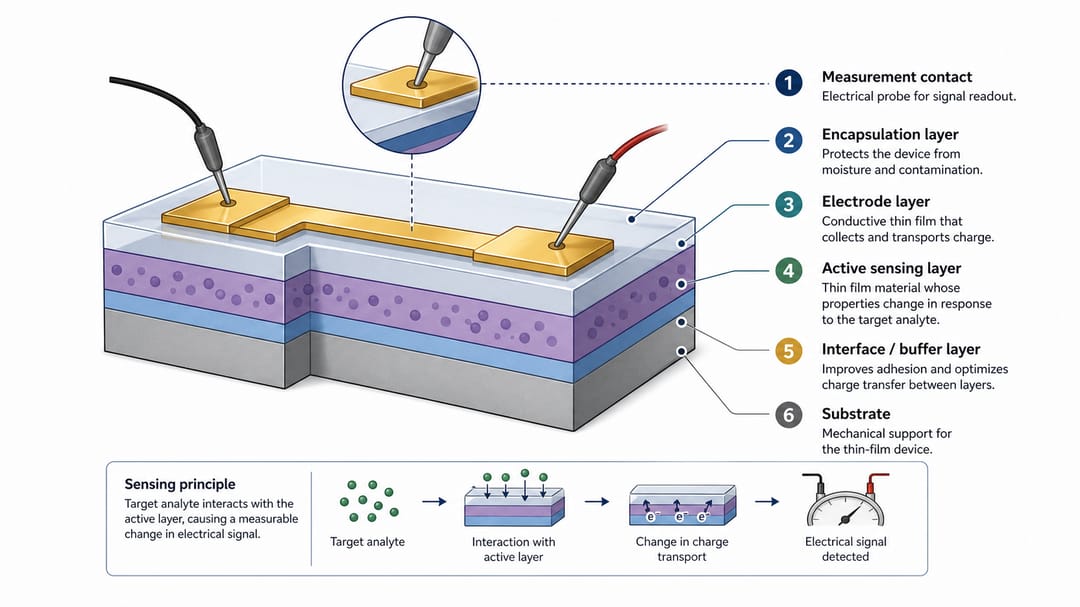

3. Sección transversal de dispositivo

Create a device cross-section schematic of [device name, e.g., perovskite solar cell].
Show layers from bottom to top: [substrate], [bottom electrode], [transport layer], [active layer], [transport layer], [top electrode], [encapsulation].
Use distinct material fills, simple cross-hatching where helpful, layer thickness labels in nanometers or micrometers.
Add a measurement contact callout if there is one. No isometric 3D, no shading — a flat schematic cross-section.
Vector style, layered SVG, room for thickness annotations.

4. Esquema de cadena de señal / adquisición de datos

Draw a signal-chain schematic for [sensor or measurement system].
Left to right blocks: [transducer / sensor], [analog conditioning — amplifier, filter], [ADC], [microcontroller or DAQ], [host computer], [analysis output].
Use dotted arrows for digital signal, solid arrows for analog signal, block arrows for mechanical or actuated coupling.
Label sampling rates, gain, or bandwidth on the relevant arrows.
No oscilloscope screenshots embedded in the figure. Vector style, layered SVG.

Cómo usar esta guía según el rol

• Estudiante de doctorado con figura de métodos: empieza por la plantilla 1 (microfluídica/reactor) o la 2 (óptica) según tu campo. Resiste el impulso de incluir cada conector y tubo.
• Postdoc preparando revisión: si el revisor dice «no distingo qué hace qué», rehaz el esquema con callouts numerados y flechas distintas. Ese único cambio resuelve la mayoría de los comentarios de «poco claro».
• PI revisando un borrador: pide la dirección de lectura y la leyenda de flechas antes de leer lo demás. Si esas no están claras, la figura no está lista.
• Equipo de ingeniería para revistas aplicadas: plantilla 3 (sección transversal) o 4 (cadena de señal). Los revisores de ingeniería esperan capas de materiales etiquetadas y ancho de banda de señal, no CAD estético.
• Autor industrial (white paper o brief de producto): plantilla 1 o 4, muy simplificada. Los white papers toleran un detalle menos por componente que una revista — cada etiqueta cuesta atención del lector.

Workflow realista en SciDraw AI

1. Escribe el resumen del experimento en una frase. «Dos reactivos entran en un chip microfluídico con unión Y, se mezclan en el canal de observación, se imaginan por fluorescencia, y el flujo de datos va a un ordenador». Si no puedes resumirlo en una frase, el esquema tampoco será claro.
2. Lista los bloques funcionales en orden de lectura. Cinco a siete bloques es el punto dulce para un solo panel. Más → dos paneles.
3. Define cada tipo de flecha antes de generar. Sólida / discontinua / punteada / bloque, mapeadas a fluido / óptica / datos / mecánica. Métela en el prompt y en la leyenda.
4. Genera una variante, luego verifica el orden de lectura en tres segundos. Muestra la figura a un colega que no haya visto el experimento. Si no puede trazar entrada → salida en tres segundos, el layout no funciona — arregla el prompt, no vuelvas a generar con el mismo.
5. Exporta a SVG y limpia las etiquetas en Illustrator o Inkscape. Especialmente callouts numerados y unidades (nm, MHz, mL/min) — rara vez salen limpias del modelo.
6. Verifica la precisión física contra tu montaje real. La IA dibuja con gusto componentes que no existen en tu laboratorio. Compara el esquema con la mesada, no con tu estética.

Checklist antes de enviar

• Dirección de lectura inequívoca (izquierda-derecha o arriba-abajo).
• Cada tipo de flecha tiene exactamente un significado, documentado en la leyenda.
• Callouts numerados con descripción de una línea, no etiquetas dispersas.
• Recuento de componentes 5–7 bloques por panel — dividir si es mayor.
• Sin render fotorrealista, sin fondo de laboratorio decorativo, sin 3D isométrico.
• Unidades, ganancia, frecuencia de muestreo o longitud de onda etiquetadas en las flechas relevantes.
• SVG en capas para corregir etiquetas y unidades antes de enviar.
• Un colega que no haya visto el montaje puede trazar entrada → salida en tres segundos.

Workflows SciDraw AI relacionados

Schematic Diagram Generator · Workflow Diagram Generator · Materials Science Figure Generator · Scientific Diagram Maker

Preguntas frecuentes

¿Debo usar un dibujo realista del aparato?

Solo cuando la colocación física sea el mensaje — p. ej., un criostato muy compacto, un reactor industrial donde la geometría importa. Para la mayoría de las figuras de revista, un esquema simplificado comunica el experimento más rápido que un render realista.

¿La IA puede dibujar dimensiones exactas?

Usa IA para layout y comunicación; saca dimensiones exactas de tu CAD, protocolo o medidas. La IA pondrá con seguridad «25 nm» en una capa que realmente es 75 nm, porque no lo sabe.

¿Cuántas partes debe incluir un esquema?

5–7 bloques funcionales por panel es un límite superior fiable. Si el lector tiene que decodificar más de una historia principal, divide en dos paneles: p. ej., «montaje» y «cadena de señal» como paneles separados.

¿Cómo muestro la dirección del flujo sin saturar la figura?

Usa un estilo de flecha para fluido (sólida, cabezal grande) y ponla solo en segmentos que llevan flujo. No pongas flechas en cada tubo — solo el camino principal. Los revisores infieren el resto.

¿Debe el esquema incluir la pipeline de análisis de datos?

Solo si la pipeline de análisis es parte de la historia de métodos. Para un paper centrado en hardware, termina el esquema en el bloque de adquisición de datos y referencia la figura de análisis aparte. Dos esquemas claros ganan a uno sobrecargado.

¿Y los esquemas isométricos o 3D?

Resérvalos para figuras de visión global en libros de texto o portadas de proyecto. Para una figura de métodos de paper, los esquemas planos se leen más rápido y sobreviven a la impresión en blanco y negro sin perder información.

¿Cómo evito que el modelo incluya una mesada decorativa?

Restricciones negativas en el prompt: «No decorative lab bench, no hands, no instruments in the background, no shadows, no perspective.» Los modelos van por defecto a decoración «temática científica» a menos que se prohíba explícitamente.
