Visualisierung molekularer Strukturen: Der komplette Leitfaden für Forscher

Die Visualisierung molekularer Strukturen ist essenziell für die Kommunikation von Forschungsergebnissen in Chemie, Biochemie und Strukturbiologie. Ob Sie eine Wirkstoffbindungsstelle, einen Proteinkomplex oder eine neue Verbindung darstellen, effektive molekulare Grafiken können die Wirkung Ihrer Arbeit verändern.

Dieser Leitfaden behandelt alles von grundlegenden Konzepten bis hin zu fortgeschrittenen Techniken zur Erstellung von molekularen Visualisierungen in Publikationsqualität.

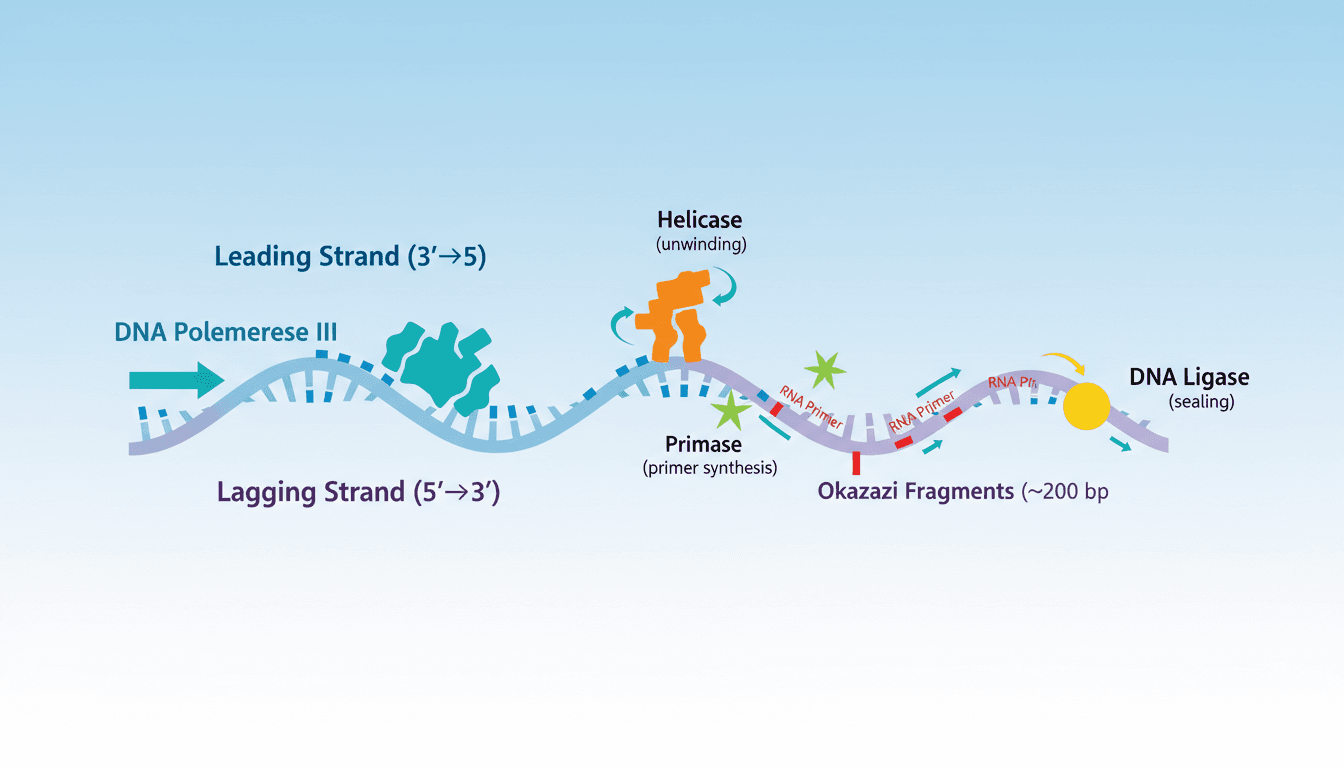

Effektive molekulare Visualisierung erweckt Strukturen zum Leben

Warum Molekulare Visualisierung Wichtig Ist

Klare molekulare Visualisierungen helfen:

• Mechanismen zu erklären: Zeigen, wie Moleküle interagieren
• Strukturen zu präsentieren: 3D-Anordnungen klar darzustellen
• Hypothesen zu unterstützen: Visuelle Beweise zu liefern
• Leser einzubeziehen: Komplexe Daten zugänglich zu machen

Arten der Molekularen Visualisierung

1. Darstellungen Kleiner Moleküle

2D-Strukturformeln

• Skelettstrukturen (Linienformeln)
• Keil-Strich-Stereochemie
• Hervorgehobene funktionelle Gruppen

3D-Molekülmodelle

• Kugel-Stab-Modelle
• Raumfüllende (CPK-) Modelle
• Drahtgitterdarstellungen

2. Makromolekulare Strukturen

Proteinvisualisierungen

• Ribbon-/Cartoon-Darstellungen
• Oberflächendarstellungen
• Domänenhervorhebung
• Fokus auf das aktive Zentrum

Nukleinsäurevisualisierungen

• Doppelhelixdarstellungen
• Details zu Basenpaaren
• Protein-DNA-Komplexe

3. Komplexe Anordnungen

Mehrkomponentensysteme

• Proteinkomplexe
• Virusstrukturen
• Membranproteine
• Supramolekulare Anordnungen

Darstellungsstile

Cartoon-/Ribbon-Darstellung

Am besten geeignet, um die Proteinstruktur zu zeigen:

• Alpha-Helices als Spiralen/Bänder
• Beta-Faltblätter als Pfeile
• Schleifen als Röhren

AI prompt:
Protein ribbon diagram showing [protein name],
alpha helices in red, beta sheets in blue,
loop regions in gray,
N-terminus and C-terminus labeled,
key domains highlighted,
publication-quality structural biology style

Oberflächendarstellung

Am besten geeignet, um Folgendes zu zeigen:

• Bindungstaschen
• Elektrostatische Potentiale
• Hydrophobiemuster
• Molekulare Form

AI prompt:
Protein surface representation,
electrostatic potential coloring (red negative, blue positive),
ligand binding pocket clearly visible,
bound small molecule in stick representation,
structural biology journal style

Kugel-und-Stab

Am besten geeignet, um Folgendes zu zeigen:

• Atomare Anordnungen
• Bindungsgeometrien
• Koordinationsumgebungen
• Details zum aktiven Zentrum

AI prompt:
Ball-and-stick model of [molecule/active site],
atoms colored by element (C gray, O red, N blue, S yellow),
bonds as cylindrical sticks,
hydrogen bonds shown as dashed lines,
key interactions labeled

Raumfüllend (CPK)

Am besten geeignet, um Folgendes zu zeigen:

• Molekulare Form
• Oberflächenkomplementarität
• Sterische Hinderung
• Größenvergleiche

AI prompt:
Space-filling model of [molecule],
van der Waals radii representation,
standard CPK coloring,
showing molecular surface and shape,
chemistry publication style

Verschiedene Visualisierungsstile dienen unterschiedlichen Zwecken

Erstellen von Molekularen Visualisierungen

Für Kleine Moleküle

Chemische Struktur mit Kontext:

Small molecule drug structure visualization,
2D structure with stereochemistry clearly shown,
key pharmacophore features highlighted,
3D conformer alongside,
binding mode indicated if relevant,
medicinal chemistry publication style

Reaktionsmechanismus-Visualisierung:

Organic reaction mechanism illustration,
starting material → transition state → product,
electron flow arrows,
orbital interactions shown for key steps,
energy diagram alongside,
organic chemistry education style

Für Proteine und Makromoleküle

Einzelne Proteinstruktur:

Protein structure illustration for journal,
[protein name/PDB ID] ribbon representation,
catalytic residues highlighted in stick form,
substrate/ligand in binding pocket,
key structural features labeled,
Nature/Science publication style

Protein-Protein-Interaktion:

Protein complex visualization,
two interacting proteins in different colors,
interface residues highlighted,
key contacts shown as dashed lines,
rotation showing binding interface,
structural biology journal style

Enzymmechanismus:

Enzyme active site visualization,
catalytic residues in stick representation,
substrate positioned in active site,
proposed mechanism with arrows,
stabilizing interactions shown,
biochemistry journal publication style

Für Nukleinsäuren

DNA-Struktur:

DNA double helix visualization,
B-form DNA structure,
base pairs visible in center,
major and minor grooves labeled,
sugar-phosphate backbone highlighted,
molecular biology textbook style

DNA-Protein-Komplex:

Transcription factor bound to DNA,
protein in cartoon/surface hybrid,
DNA in stick/cartoon hybrid,
specific base contacts highlighted,
recognition sequence labeled,
structural biology publication style

Software-Tools für die Molekulare Visualisierung

Dedizierte Molekulare Grafik

Für 2D-Chemische Strukturen

KI-gestützte Werkzeuge

SciDraw AI für:

• Konzeptionelle molekulare Illustrationen
• Mechanismusdiagramme
• TOC-Grafiken mit Molekülen
• Pädagogische Visualisierungen

Farbschemata und Konventionen

Standard-Elementfarben (CPK)

Sekundärstrukturfarben

Konvention 1 (üblich):

• Helices: Rot/Rosa
• Faltblätter: Gelb/Blau
• Schleifen: Grün/Grau

Konvention 2 (Regenbogen nach Sequenz):

• N-Terminus: Blau
• C-Terminus: Rot
• Gradient durch die Sequenz

Funktionelle Farbgebung

• Elektrostatisch: Rot (negativ) → Weiß (neutral) → Blau (positiv)
• Hydrophobizität: Grün (hydrophob) → Weiß → Lila (hydrophil)
• B-Faktor: Blau (niedrig) → Rot (hoch)

Publikationsanforderungen

Auflösung und Format

Für Zeitschriften:

• Mindestens 300 DPI
• TIFF oder EPS bevorzugt
• Vektor wenn möglich
• CMYK für den Druck

Für Präsentationen:

• 150 DPI ausreichend
• PNG mit Transparenz nützlich
• RGB-Farbmodus

Figurenzusammensetzung

1. Wählen Sie die passende Darstellung für Ihre Botschaft
2. Verwenden Sie eine konsistente Farbgebung im gesamten Artikel
3. Fügen Sie Skaleninformationen hinzu, wenn relevant
4. Beschriften Sie wichtige Merkmale deutlich
5. Stellen Sie mehrere Ansichten bereit, falls erforderlich

Stereobilder

Einige Zeitschriften akzeptieren Stereopaare:

• Gekreuztes oder paralleles Sehen
• Fügen Sie Anweisungen zur Anzeige hinzu
• Stellen Sie eine korrekte Trennung sicher

Fortgeschrittene Techniken

Hervorhebung von Interessensgebieten

Protein structure with highlighted binding site,
overall structure in transparent surface,
binding site residues in solid surface,
bound ligand in stick representation,
key interactions labeled,
publication-ready molecular graphics

Darstellung von Bewegung und Dynamik

Protein conformational change visualization,
two states superimposed,
mobile regions highlighted,
arrows indicating direction of movement,
RMSD values noted,
structural biology dynamics figure

Schnittansichten

Protein channel cut-away visualization,
surface representation cut to show interior,
channel lining residues visible,
ion/substrate path indicated,
selectivity filter highlighted,
membrane protein visualization style

Häufige Fehler, die Vermieden Werden Sollten

1. Falsche Darstellungswahl

Problem: Verwendung von Oberfläche, wenn Bindungen wichtig sind Lösung: Passen Sie die Darstellung an die Botschaft an

2. Überladene Ansichten

Problem: Zu viele Details verdecken wichtige Merkmale Lösung: Vereinfachen; Transparenz verwenden; auf wichtige Elemente konzentrieren

3. Schlechte Farbwahl

Problem: Farben, die sich beißen oder keinen Kontrast bieten Lösung: Verwenden Sie etablierte Konventionen; testen Sie auf verschiedenen Displays

4. Fehlender Kontext

Problem: Struktur ohne biologischen Kontext Lösung: Fügen Sie Beschriftungen, Anmerkungen und erläuternde Elemente hinzu

5. Niedrige Auflösung

Problem: Pixelige Bilder in der Publikation Lösung: Rendern Sie mit hoher Auflösung; Verwenden Sie Raytracing

Erstellen von Molekularen Grafiken mit KI

Wann KI Eingesetzt Werden Sollte

KI-Tools wie SciDraw AI zeichnen sich aus bei:

• Konzeptionelle molekulare Illustrationen
• Mechanismusdiagramme
• Pädagogische Visualisierungen
• TOC-Grafiken, die Moleküle mit anderen Elementen kombinieren

KI-Prompt-Beispiele

Wirkstoffentdeckungskonzept:

Drug discovery process illustration,
target protein structure (stylized),
small molecule library screening concept,
lead compound binding visualization,
optimization cycle depicted,
pharmaceutical research style

Biochemischer Pfad:

Metabolic pathway with molecular detail,
key enzymes as simplified structures,
substrate/product transformations,
cofactors indicated,
energy/electron flow shown,
biochemistry textbook illustration

Strukturbiologische Forschung:

Cryo-EM structure determination illustration,
sample preparation → grid → microscope → data,
2D class averages → 3D reconstruction,
final atomic model,
structural biology methods figure

Workflow für Publikationsabbildungen

Schritt 1: Struktur Beschaffen/Generieren

• Herunterladen von PDB (Proteine)
• Generieren mit ChemDraw (kleine Moleküle)
• Erstellen mit Modellierungssoftware (hypothetisch)

Schritt 2: Visualisierungssoftware Auswählen

• PyMOL/ChimeraX für Makromoleküle
• ChemDraw für 2D-Strukturen
• SciDraw AI für konzeptionelle Illustrationen

Schritt 3: Darstellung Auswählen

• Passen Sie die Darstellung an die Botschaft an
• Berücksichtigen Sie das Fachwissen des Publikums
• Denken Sie über die endgültige Figurengröße nach

Schritt 4: Styling Anwenden

• Farbschema
• Beleuchtung und Hintergrund
• Beschriftungen und Anmerkungen

Schritt 5: Rendern und Exportieren

• Hohe Auflösung (300+ DPI)
• Geeignetes Format
• Mehrere Versionen bei Bedarf

Beginnen Sie mit der Erstellung Molekularer Visualisierungen

Verwandeln Sie Ihre molekularen Strukturen in überzeugende Abbildungen:

1. Verwenden Sie SciDraw AI für konzeptionelle molekulare Illustrationen
2. Kombinieren Sie diese mit spezieller Struktursoftware für präzise Modelle
3. Befolgen Sie die zeitschriftenspezifischen Anforderungen
4. Erstellen Sie konsistente, publikationsfertige Grafiken

Ihre Strukturdaten verdienen eine Visualisierung, die ihre Bedeutung klar kommuniziert.
